۱. معمای برش کناف؛ تفاوت میلیمتری عرض شکاف و لبه چراغ
بزرگترین فاجعه در پروژههای لاین نوری توکار، زمانی رخ میدهد که کنافکار سقف را بدون داشتن نقشه فنی چراغ برش میزند. در سیستمهای توکار، ما با سه عدد حیاتی روبرو هستیم: عرض داخلی پروفیل، عرض لبه (Trim) و عرض برش. اگر شکاف کناف حتی ۲ میلیمتر پهنتر از استاندارد باشد، لبههای چراغ نمیتوانند خطای برش را بپوشانند و سایههای زشتی در کنار چراغ ایجاد میشود که عملاً زیبایی کار را از بین میبرد. از سوی دیگر، اگر برش تنگتر باشد، نصاب مجبور است با فشار چراغ را داخل کناف جا بدهد که باعث تاب برداشتن پروفیل و ایجاد فاصله بین دیفیوزر و بدنه میشود. برای پیشگیری از این مشکل نصب چراغ خطی، همیشه باید عرض برش را دقیقاً بر اساس دیتای تولیدکننده و پیش از شروع زیرسازی کناف مشخص کرد. در لاین نوری، هر میلیمتر در سقف، حکم یک سانتیمتر در نمای نهایی را دارد.
| پارامتر فنی |
تعریف استاندارد |
اهمیت در اجرا |
| عرض برش (Cut-out) |
شکاف خالص ایجاد شده در کناف |
باید ۱ تا ۲ میلیمتر بزرگتر از بدنه باشد |
| عرض لبه (Trim) |
بخشی که روی کناف مینشیند |
پوشاندن ناهمواریهای لبه کناف |
| عمق نصب |
فاصله مورد نیاز پشت کناف |
فضای لازم برای دفع حرارت و گیرهها |
-
دقت میلیمتری: عرض برش را قبل از نهایی کردن کناف از فروشنده استعلام بگیرید.
- پوشش خطا: لبههای استاندارد معمولاً ۵ تا ۷ میلیمتر از هر طرف را پوشش میدهند.
۲. استراتژی درایور مرکزی؛ چالش افت ولتاژ در مسیرهای طولانی
استفاده از ترانس مرکزی یا منبع تغذیه تکی برای کل سیستم لاین نوری، هوشمندانهترین روش برای مدیریت تعمیر و نگهداری است، اما یک چالش بزرگ به نام «افت ولتاژ» دارد. وقتی یک ترانس ۳۰۰ وات را سر خط قرار میدهید تا ۴۰ متر لاین نوری را تغذیه کند، جریان الکتریسیته باید مسیری طولانی را طی کند. در سیستمهای $12\text{V}$ یا $24\text{V}$، مقاومت سیم باعث میشود ولتاژ در انتهای مسیر کاهش یابد. این یعنی ابتدای لاین نوری پرنور و انتهای آن کمنور و زرد به نظر میرسد. برای حل این مشکل، باید از کابلهایی با سطح مقطع مناسب (حداقل ۱.۵ یا ۲.۵ میلیمتر) استفاده کرد و در صورت امکان، تغذیه را از وسط خط انجام داد تا فاصله تا دو طرف تقسیم شود. مدیریت درایور مرکزی یعنی تعادل بین توان خروجی و طول مسیر سیمکشی.
| متراژ لاین نوری |
توان ترانس پیشنهادی |
سطح مقطع سیم مورد نیاز |
| تا ۱۰ متر |
۱۰۰ تا ۱۵۰ وات |
کابل $2 \times 0.75 \text{ mm}^2$ |
| ۱۰ تا ۲۵ متر |
۲۵۰ تا ۳۰۰ وات |
کابل $2 \times 1.5 \text{ mm}^2$ |
| بالای ۲۵ متر |
منبع تغذیه مجزا یا مرکزی قوی |
کابل $2 \times 2.5 \text{ mm}^2$ |
-
تغذیه دوطرفه: در مسیرهای بالای ۵ متر، برق را از دو سرِ لاین نوری متصل کنید.
- محاسبه توان: همیشه ۲۰٪ از توان ترانس را به عنوان ضریب اطمینان خالی بگذارید.
۳. عمق پروفیل و تراکم الئیدی؛ راز نوری یکپارچه و بدون نقطه
کاربران اغلب از دیدن دانههای الئیدی (نقطهنقطه بودن) پشت دیفیوزر شکایت دارند. این مشکل مستقیماً به رابطه ریاضی بین «عمق پروفیل» و «تراکم الئیدی» برمیگردد. هرچه پروفیل نازکتر و عمق آن کمتر باشد، نور فرصت کمتری برای پخش شدن و ترکیب شدن دارد. در پروفیلهای فوقکمعمق (مثلاً زیر ۱۰ میلیمتر)، اگر از نوارهای ۱۲۰ الئیدی در متر استفاده کنید، حتماً نقاط نورانی را حس خواهید کرد. راه حل فنی در این موارد، استفاده از نوارهای با تراکم ۱۸۰، ۲۴۰ چراغ خطی یا حتی نوارهای $COB$ است که نوری کاملاً ممتد تولید میکنند. دیفیوزرهای باکیفیت (Opal) نیز نقش فیلتر را بازی میکنند، اما اگر منبع نور تراکم کافی نداشته باشد، حتی بهترین دیفیوزر هم نمیتواند معجزه کند.
| نوع پروفیل |
تراکم الئیدی پیشنهادی |
نوع دیفیوزر مناسب |
| کمعمق (زیر ۱۰ میلیمتر) |
۱۸۰ تا ۲۴۰ (یا $COB$) |
شیری متراکم (Opal) |
| عمق متوسط (۱۰ تا ۲۰ میلیمتر) |
۱۲۰ تا ۱۸۰ |
شیری نیمهشفاف (Frosted) |
| عمیق (بالای ۲۰ میلیمتر) |
۱۲۰ عدد در متر |
هر نوع دیفیوزر استاندارد |
-
تراکم نوری: برای نور اصلی سازمان، تراکم ۱۸۰ عدد در متر با لومن بالا بهترین گزینه است.
- یکپارچگی: در پروفیلهای باریک، هرگز سراغ تراکمهای پایین نروید.
۴. مدیریت حرارت و طول عمر؛ چرا آلومینیوم سنگین بهتر است؟
در بازار لاین نوری، پروفیلهای آلومینیومی با وزنهای مختلفی عرضه میشوند. بسیاری از خریداران تصور میکنند پروفیل سبکتر به دلیل قیمت کمتر، بهصرفهتر است؛ اما این یک خطای مهندسی بزرگ است. الئیدیها در حین کار گرما تولید میکنند و این گرما باید توسط بدنه آلومینیومی (هیتسینک) دفع شود. اگر بدنه نازک و سبک باشد، توانایی جذب و دفع حرارت را ندارد و دمای چیپست بالا میرود. بالا رفتن دما یعنی سوختن تدریجی فسفر روی الئیدی و تغییر رنگ نور از سفید به بنفش یا سیاه شدن تدریجی چراغ. یک پروفیل با ضخامت دیواره استاندارد (حداقل ۱.۲ میلیمتر)، تضمینکننده این است که چراغ شما پس از ۵ سال کارکرد مداوم، همچنان کیفیت روز اول را داشته باشد.
| پارامتر کیفیت بدنه |
آلومینیوم ضایعاتی (سبک) |
آلومینیوم فابریک 6063 |
تاثیر بر خروجی |
| دفع حرارت |
بسیار ضعیف |
بسیار عالی |
جلوگیری از افت لومن |
| استقامت بدنه |
تاب برداشتن در طول زمان |
حفظ فرم خطی |
جلوگیری از جدا شدن دیفیوزر |
| رنگپذیری (آنادایز) |
ایجاد لک و تغییر رنگ |
یکنواخت و پایدار |
حفظ زیبایی ظاهری |
-
وزن پروفیل: سنگینی پروفیل نشانه کیفیت هیتسینک و طول عمر الئیدی است.
- متریال: همیشه پروفیل آلومینیوم فابریک را به پروفیلهای بازیافتی ترجیح دهید.

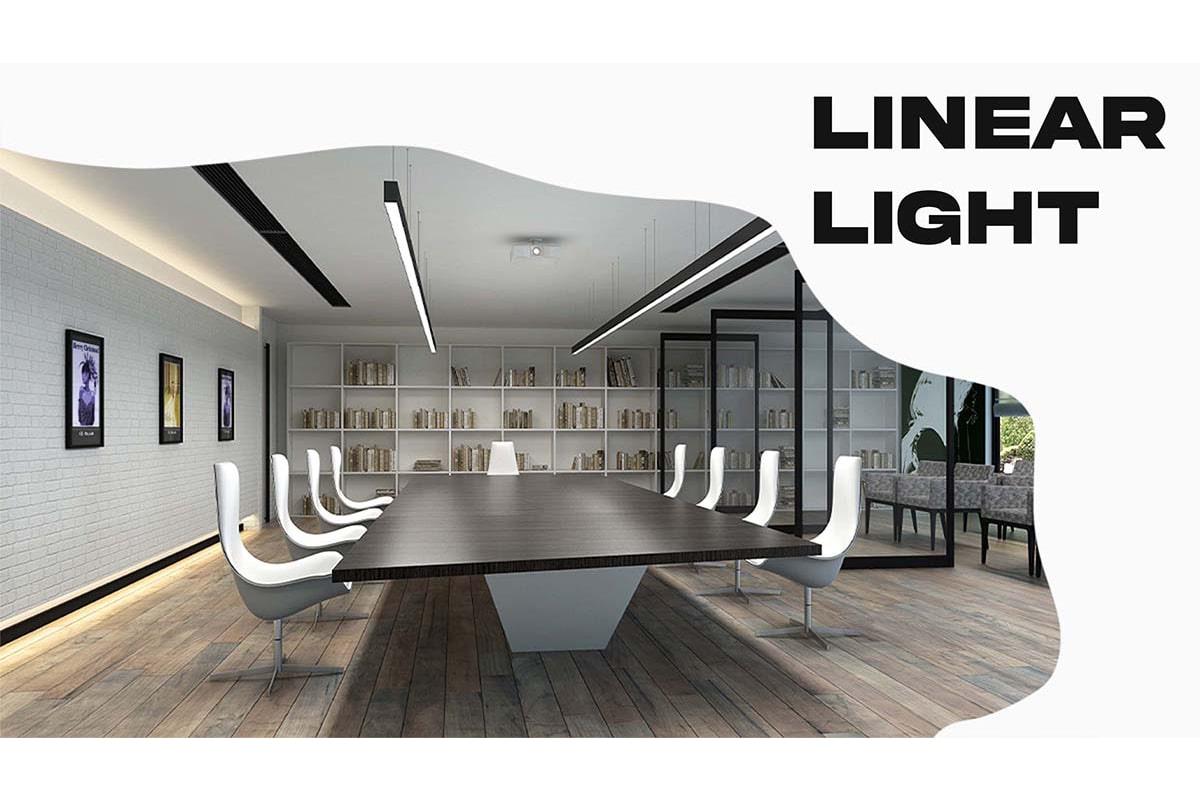

۵. لوکس نوری و محاسبات شدت تابش؛ دکوراتیو یا نور اصلی؟
یکی از سردرگمیهای بزرگ کاربران، تشخیص متراژ مورد نیاز برای روشنایی یک فضاست. بسیاری فکر میکنند لاین نوری فقط جنبه دکوراتیو دارد، اما با محاسبات صحیح میتوان آن را به عنوان نور اصلی استفاده کرد. به طور متوسط، برای یک محیط اداری استاندارد، ما به ۵۰۰ لوکس نوری روی سطح میز نیاز داریم. از آنجایی که دیفیوزرها حدود ۲۰ تا ۳۰ درصد از شدت نور را جذب میکنند، باید در انتخاب توان (وات بر متر) دقت کرد. برای مثال، یک رنگ نور لاین نوری با توان ۲۰ وات بر متر، نور بسیار بیشتری نسبت به مدلهای ۱۰ وات تولید میکند و میتواند جایگزین کامل چراغهای سقفی قدیمی شود. عدم توجه به این موضوع باعث میشود پس از اتمام پروژه، محیط کار تاریک به نظر برسد.
| کاربری فضا |
لوکس نوری مورد نیاز (Lux) |
توان پیشنهادی لاین نوری |
| راهرو و لابی |
۱۵۰ تا ۲۰۰ لوکس |
۸ تا ۱۲ وات بر متر |
| اتاق کار و جلسات |
۵۰۰ تا ۷۰۰ لوکس |
۲۰ تا ۳۰ وات بر متر |
| فروشگاه و نمایشگاه |
۸۰۰ تا ۱۰۰۰ لوکس |
بالای ۳۰ وات بر متر |
-
محاسبه لومن: هر متر لاین نوری باکیفیت باید حدود ۱۸۰۰ تا ۲۴۰۰ لومن نور تولید کند.
- ترکیب نوری: لاین نوری را بر اساس چیدمان میزها جانمایی کنید، نه فقط مرکز سقف.
۶. جایابی درایور مرکزی و دریچه بازدید؛ کابوس تعمیرات آینده
وقتی از ترانس مرکزی ۳۰۰ وات استفاده میکنید که قرار است ۴۰ متر چراغ را روشن کند، باید به یک سوال حیاتی پاسخ دهید: «اگر این ترانس بعد از ۳ سال سوخت، چطور به آن دسترسی داشته باشم؟» بزرگترین اشتباه، دفن کردن ترانس پشت کناف بدون هیچ راه دسترسی است. در چنین حالتی برای تعویض یک قطعه ۱۰۰ هزار تومانی، باید چند میلیون تومان هزینه تخریب و بازسازی سقف بدهید. درایور مرکزی باید در مکانی با تهویه مناسب (برای جلوگیری از داغ شدن) و دارای دریچه بازدید نصب شود. بهترین مکانها، داخل کمد دیواری، بالای سقف کاذبِ سرویس بهداشتی یا پشت یک دریچه بازدیدِ مخفی در گوشه سقف است.
| مکان نصب ترانس |
مزایا |
معایب |
| داخل بدنه چراغ |
نصب آسان و سریع |
محدودیت توان و گرمای زیاد |
| پشت سقف (بدون دریچه) |
زیبایی ظاهری |
غیرقابل تعمیر (بسیار خطرناک) |
| دریچه بازدید مرکزی |
دسترسی عالی و خنککاری |
نیاز به سیمکشی طولانیتر |
-
تهویه: ترانسهای پرقدرت گرمای زیادی تولید میکنند؛ فضای نصب نباید کاملاً بسته باشد.
- دسترسی: همیشه محلی را انتخاب کنید که یک تکنسین بدون ابزار تخریب به آن برسد.
۷. استاندارد برشهای ۴۵ درجه در کنجها؛ تداوم نوری بدون سایه
در اکثر پروژهها، لاین نوری توکار در کنجها (زوایای $L$ یا $U$ شکل) قطع میشود یا لبههای پروفیل به درستی روی هم نمینشینند. این موضوع علاوه بر زشتی ظاهری، باعث خروج نور از درزها (Light Leakage) میشود. راه حل حرفهای، استفاده از دستگاه فارسیبر برای برش دقیق ۴۵ درجه پروفیل و مهمتر از آن، تداوم نوار الئیدی در داخل کنج است. اگر نوار الئیدی در کنج قطع شود، یک لکه سیاه در زاویه دیوار ایجاد میشود که کل اثر "خط نور ممتد" را از بین میبرد. برای این کار باید از سیمهای رابط بسیار کوتاه یا نوارهای منعطف مخصوص کنج استفاده کرد تا نور در زاویه ۹۰ درجه کاملاً یکنواخت باقی بماند.
| روش اتصال کنج |
خروجی بصری |
دقت فنی |
| برش ساده ۹۰ درجه |
ایجاد درز و سایه سیاه |
ضعیف |
| فارسیبر ۴۵ درجه |
اتصال دقیق و بدون درز |
بسیار عالی |
| استفاده از زانویی آماده |
نصب سریع و آسان |
خوب (اما محدودیت ابعادی دارد) |
-
تداوم نوری: نوار الئیدی را در کنجها به صورت لببهلب یا با پل زدن سیم متصل کنید.
- آببندی نوری: از چسبهای مخصوص یا واشرهای لاستیکی برای جلوگیری از خروج نور از درزها استفاده کنید.
نتیجهگیری برای مدیران و کارفرمایان:
اجرای لاین نوری با درایور مرکزی و بازدهی ۱۱۰ لومن، یک تخصص مهندسی است که نیاز به هماهنگی دقیق بین تیم برق و تیم کناف دارد. با رعایت این ۷ نکته، شما نه تنها هزینههای جاری برق سازمان را کاهش میدهید، بلکه سیستمی پایدار، زیبا و قابل تعمیر خواهید داشت که ارزش افزوده ملک شما را دوچندان میکند.
۸. چالش انتخاب دیفیوزر؛ تفاوت پلیکربنات و اکریلیک در عبور نور و زرد شدگی
دیفیوزر یا همان لایه رویی چراغ خطی، تنها بخش بصری دستگاه است که وظیفه پخش نور را بر عهده دارد، اما کاربران معمولاً از افت شدید نور یا تغییر رنگ آن گله دارند. انتخاب بین متریال پلیکربنات ($PC$) و اکریلیک ($PMMA$) یک تصمیم مهندسی است؛ پلیکربنات در برابر ضربه و حرارت بسیار مقاوم است اما اگر از نوع ضد یو-وی ($Anti-UV$) نباشد، بعد از ۶ ماه در اثر حرارت الئیدی، از سفید برفی به زرد چرک تبدیل میشود که عملاً زیبایی لاین نوری را از بین میبرد. از سوی دیگر، ضریب انتقال نور در دیفیوزرهای ارزانقیمت بسیار پایین است و گاهی تا ۵۰ درصد نور تولید شده توسط الئیدی را هدر میدهند. یک دیفیوزر استاندارد باید "فلیکر" را کاهش داده و نوری کاملاً همگن ($Uniform$) ایجاد کند بدون اینکه نقاط نورانی از پشت آن دیده شوند.
| ویژگی متریال |
دیفیوزر پلیکربنات استاندارد |
دیفیوزر اکریلیک معمولی |
تاثیر در درازمدت |
| عبوردهی نور |
۶۵٪ تا ۷۵٪ (بهینه) |
۸۵٪ (اما با خیرگی زیاد) |
تعادل بین روشنایی و آرامش چشم |
| مقاومت به زردی |
بسیار بالا (آنتی یو-وی) |
پایین (زرد میشود) |
حفظ رنگ محیط در طول سالها |
| انعطافپذیری |
بسیار بالا (نشکن) |
ترد و شکننده |
سهولت در باز و بسته کردن برای تعمیر |
-
شفافیت هوشمند: دیفیوزری را انتخاب کنید که در حالت خاموش کاملاً سفید و در حالت روشن بدون "لکه" باشد.
- تست حرارت: دیفیوزرهای باکیفیت در برابر گرمای مداوم تغییر فرم نمیدهند.

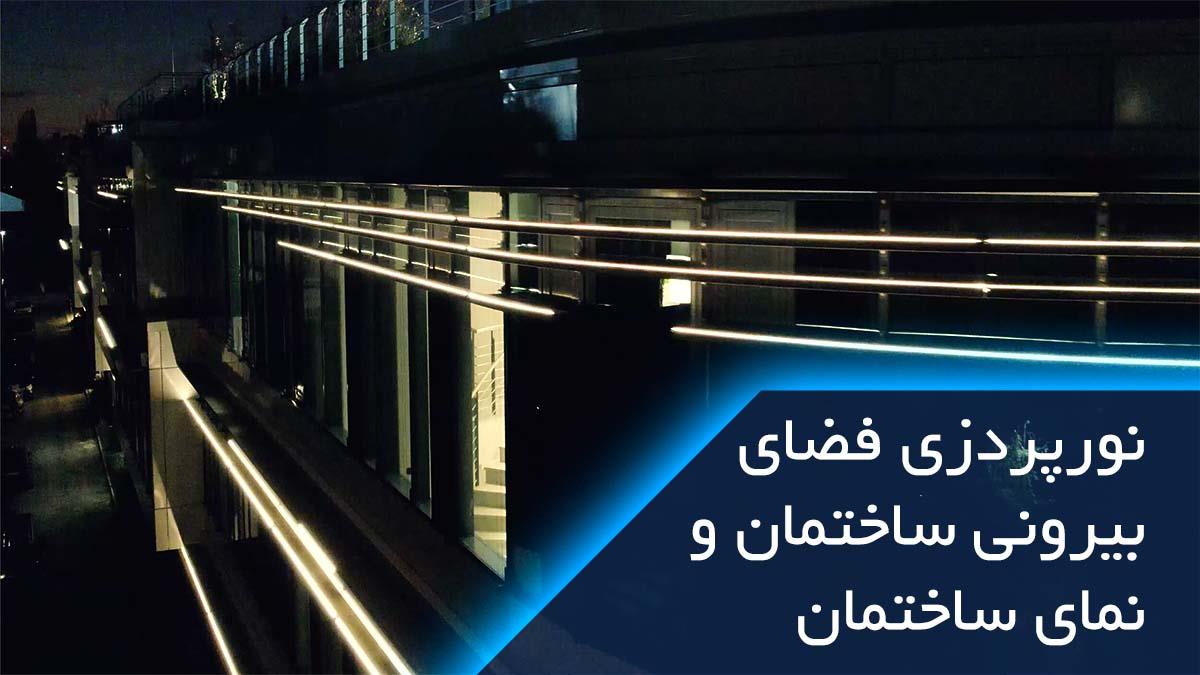

۹. استاندارد IP و نصب در محیطهای مرطوب؛ چرا لاین نوری در استخر یا نما میسوزد؟
نصب لاین نوری و محصولات روشنایی در فضاهای مرطوب مانند استخر، سرویس بهداشتی یا نمای ساختمان، یکی از پرریسکترین اقدامات است. بسیاری از کاربران چراغهای معمولی محیط داخلی را در این فضاها نصب میکنند و بعد از اولین بارندگی یا تجمع بخار، شاهد سوختن کل سیستم هستند. در این محیطها، نه تنها درایور مرکزی باید دارای استاندارد $IP67$ (ضد آب) باشد، بلکه نوار الئیدی و بدنه نیز باید با رزین مخصوص یا نوار آببندی سیلیکونی محافظت شوند. رطوبت باعث اکسید شدن نقاط اتصال و ایجاد اتصال کوتاه در مسیرهای طولانی میشود. همچنین در نمای ساختمان، تابش مستقیم خورشید میتواند باعث دفرمه شدن دیفیوزرهای معمولی شود؛ بنابراین لاین نوری فضای باز باید به گونهای طراحی شود که علاوه بر آببندی، در برابر تغییرات دمایی شدید (انقباض و انبساط آلومینیوم) نیز مقاوم باشد.
| محیط نصب |
درجه حفاظت (IP) مورد نیاز |
نوع پوشش الئیدی |
الزامات فنی درایور |
| داخلی (اداری/مسکونی) |
$IP20$ |
بدون روکش (حداکثر دفع حرارت) |
معمولی داخل ساختمان |
| حمام و سرویس |
$IP44$ تا $IP54$ |
روکش سیلیکونی نازک |
دور از پاشش مستقیم آب |
| استخر و نمای خارجی |
$IP65$ تا $IP67$ |
تزریق رزین یا نئونفلکس |
ترانس ضدآب با بدنه فلزی |
-
آببندی بدنه: در محیطهای مرطوب، ابتدا و انتهای پروفیل را با استاپرهای لاستیکی و چسب سیلیکون کاملاً ببندید.
- تهویه درایور: ترانس ضدآب را در محلی قرار دهید که امکان تخلیه حرارت داشته باشد (درایورهای ضدآب زودتر داغ میشوند).
10. معمای شدت نور در متراژهای بالا؛ تفاوت "واتِ اسمی" و "واتِ واقعی"
بسیاری از کاربران برای ۴۰ متر لاین نوری، بر اساس وات اعلام شده روی بستهبندی نوار الئیدی (مثلاً ۲۰ وات در متر)، یک ترانس ۸۰۰ واتی تهیه میکنند، اما در عمل متوجه میشوند نور چراغ بسیار کمتر از حد انتظار است یا ترانس به شدت داغ میشود. علت اینجاست که در متراژهای بالا، تلفات انرژی در مسیر سیمکشی و مقاومتِ خودِ نوار مسی الئیدی باعث میشود "وات واقعی" با "وات اسمی" متفاوت باشد. اگر نوار الئیدی از مس نازک ساخته شده باشد، جریان الکتریکی به درستی منتقل نمیشود و به جای تولید نور، صرف گرم کردن نوار میشود. برای تیر آخر در پروژههای بزرگ، باید از نوارهایی با لایه مسی ضخیم ($3 \text{ oz Copper}$) استفاده کرد و محاسبات توان را بر اساس افت ولتاژ در هر ۵ متر انجام داد. عدم توجه به این موضوع باعث میشود در پروژههای بزرگ، روشنایی یکنواختی نداشته باشید و طول عمر سیستم به دلیل فشار بیش از حد به درایور کاهش یابد.
| طول مسیر نوری |
وات اسمی نوار (در هر متر) |
راندمان ترانس مرکزی |
وضعیت دمایی سیستم |
| ۱ تا ۵ متر |
۱۰۰٪ توان |
۹۰٪ |
خنک و پایدار |
| ۵ تا ۱۵ متر |
۸۵٪ توان (بدون تغذیه مجدد) |
۸۰٪ |
ولرم |
| بالای ۱۵ متر |
۷۰٪ توان (بدون تغذیه مجدد) |
۷۰٪ (ریسک بالا) |
داغ (خطر سوختن ترانس) |
-
تغذیه موازی: در متراژهای بالا، به جای اتصال سری، چراغها را به صورت موازی به ترانس مرکزی متصل کنید.
- سیمکشی ضخیم: برای هر ۱۰ متر لاین نوری، یک خط مستقیم از ترانس با کابل نمره ۱.۵ بکشید تا افت ولتاژ به حداقل برسد.
