اگر در حال طراحی یا بهینهسازی یک سیستم تاسیساتی هستید و بین انواع مبدلها مردد ماندهاید، پاسخ کوتاه این است: هر جا به راندمان بالا، ابعاد جمعوجور و امکان سرویس راحت نیاز دارید، مبدل حرارتی صفحهای معمولاً بهترین گزینه است. این نوع مبدل با چند ده صفحه نازک و موجدار، در فضایی بسیار کوچک همان ظرفیتی را میدهد که یک مبدل پوسته و لوله بزرگ اشغال میکند و در عین حال، افت دما بین دو سیال را به حداقل میرساند.
در ادامه، به زبان ساده و در عین حال فنی، ساختار، نحوه عملکرد، مزایا، انواع، کاربردها، معیارهای انتخاب و نکات نگهداری مبدل حرارتی صفحهای را بررسی میکنیم تا در پایان بتوانید با اطمینان تصمیم بگیرید که آیا این مبدل انتخاب درست پروژه شماست یا خیر.
مبدل حرارتی صفحهای؛ تعریف ساده و کاربردی
مبدل حرارتی صفحهای (Plate Heat Exchanger – PHE) از تعدادی صفحه فلزی نازک و موجدار تشکیل شده است که کنار هم قرار میگیرند و بین هر دو صفحه، یک کانال برای عبور سیال گرم یا سرد شکل میگیرد. صفحات بهگونهای چیده میشوند که سیال گرم و سرد در کانالهای متناوب جریان پیدا کنند، بدون آنکه با هم مخلوط شوند.
این معماری چند نکته کلیدی دارد:
- سطح انتقال حرارت بسیار زیاد در حجم کم
- ایجاد تلاطم (توربولانس) بالا و در نتیجه ضریب انتقال حرارت زیاد
- امکان باز و بسته کردن (در مدلهای واشردار) و اضافه/کم کردن صفحات برای تغییر ظرفیت
به همین دلیل، مبدل صفحهای در صنایع مختلف از تهویه مطبوع و گرمایش ساختمان تا صنایع غذایی، شیمیایی، دارویی، نیروگاهی و دیتاسنترها نقش مهمی بازی میکند.

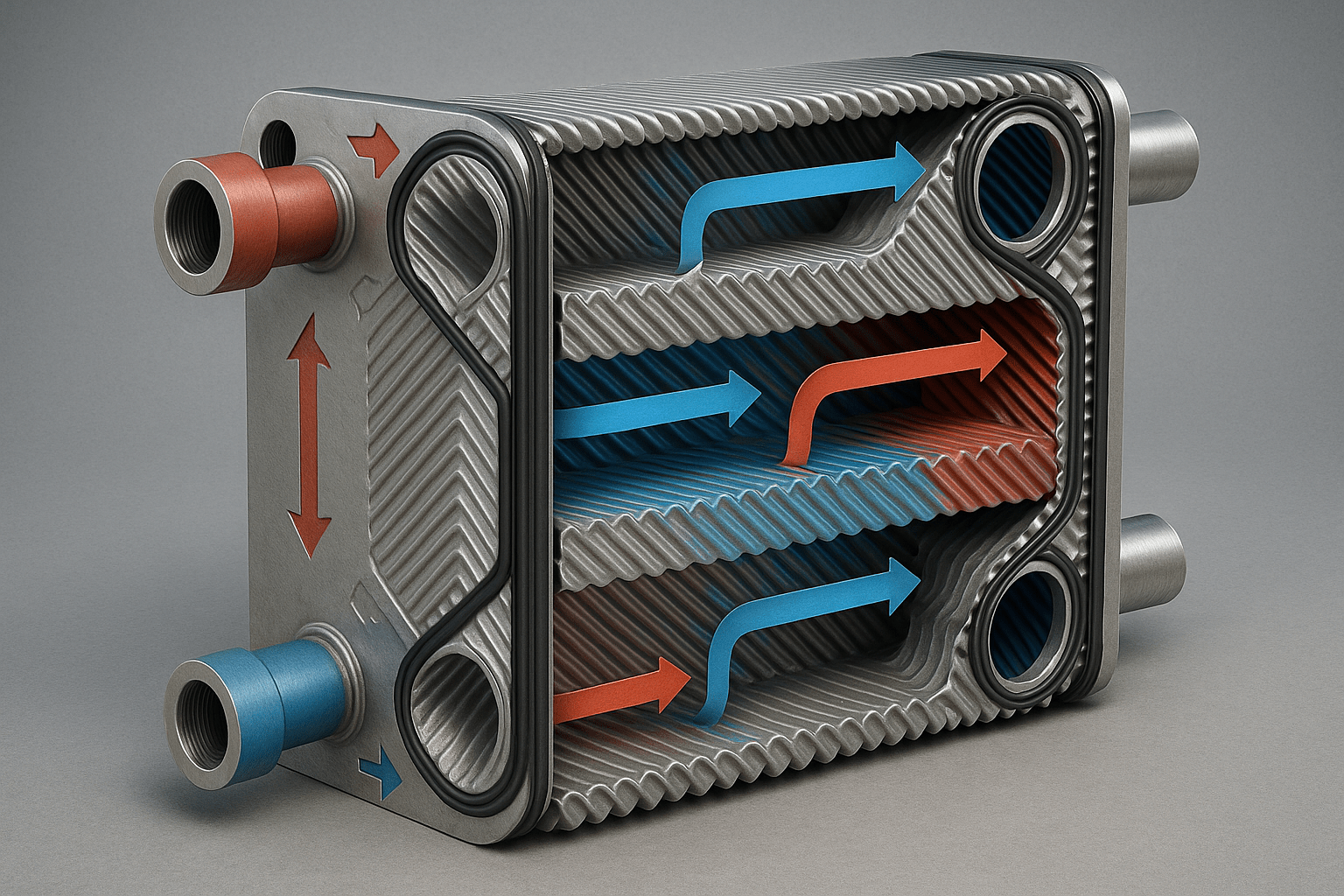

مبدل حرارتی صفحهای چگونه کار میکند؟
برای درک بهتر عملکرد مبدل حرارتی صفحهای، کافی است آن را مثل یک “ساندویچ چند لایه” تصور کنید؛ هر لایه یک صفحه فلزی موجدار است و بین دو لایه، یک سیال جریان دارد. به عبارت دیگر و به نقل از سایت Baztabyar:
اصل کارکرد این دستگاه بر اساس انتقال حرارت غیرمستقیم است. دو سیال مختلف از کانالهای جداگانه میان صفحات عبور میکنند. دمای بالاتر از سیال گرم به سیال سرد منتقل میشود بدون اینکه دو جریان با یکدیگر ترکیب شوند. طراحی شیارها جریان را آشفته کرده و باعث افزایش راندمان انتقال حرارت میشود.
ابتدا به صورت مفهومی، اجزای اصلی را مرور کنیم و بعد یک نقل قول معتبر را ببینیم.
اجزای اصلی در یک مبدل صفحهای واشردار
قبل از ورود به نقل قول، به صورت خلاصه اجزای اصلی را مرور میکنیم تا بتوانید بهتر متن فنی را تجسم کنید:
- صفحات موجدار (Corrugated Plates): سطح اصلی انتقال حرارت؛ پترنهای Chevron یا هفتوهشتی روی آنها جریان را متلاطم میکند.
- واشرها (Gaskets): دور صفحات نصب میشوند، کانالها را آببندی میکنند و مسیر سیالها را مشخص میسازند.
- فریم و صفحه فشار (Frame & Pressure Plate): بسته صفحات داخل یک شاسی با پیچهای کششی فشرده میشود.
- کانالهای متناوب سیال گرم و سرد: سیالات در کانالهای یکی درمیان جریان دارند و معمولاً به صورت جریان مخالف (Counter-Current) از کنار هم عبور میکنند تا اختلاف دمای خروجی به حداقل برسد.
یکی از معتبرترین تولیدکنندگان مبدل حرارتی صفحهای، شرکت Alfa Laval است که در راهنمای خود، نحوه کارکرد مبدل صفحهای واشردار را به این شکل توضیح میکند. به نقل از سایت Alfa Laval:
در یک مبدل حرارتی صفحهای واشردار، صفحات موجدار به کمک واشرهای الاستومری آببندی میشوند و سیالها را در کانالهای متناوب هدایت میکنند؛ سیالهای گرم و سرد معمولاً بهصورت جریان مخالف از میان صفحات عبور میکنند تا بیشترین کارایی حرارتی و اختلاف دمای نهایی بسیار کم حاصل شود.
نتیجه این طراحی چیست؟
- انتقال حرارت بسیار مؤثر در سطح کوچک
- امکان نزدیک کردن دمای خروجی سیالها به یکدیگر
- کاهش مصرف انرژی پمپها نسبت به ظرفیت انتقال حرارت
- خودتمیزشوندگی نسبی بهدلیل تلاطم بالا (کاهش رسوبگذاری)
انواع مبدل حرارتی صفحهای و مقایسه کاربردی
برای انتخاب درست، لازم است با انواع اصلی مبدل صفحهای آشنا شوید. در این بخش، ابتدا به صورت کلی توضیح میدهیم و سپس یک جدول خلاصه برای مقایسه ارائه میشود. البته به انواع این مبدل ها در سایت Agensanat بهتر اشاره شده است:
انواع مبدل صفحهای شامل مبدل صفحهای واشردار (GPHE)، نیمهجوشی (SWPHE)، تمامجوشی (FWPHE)، بریز (BPHE) و مدلهای جوشی بلوکی (bloc) است که هر کدام برای شرایط کاری خاصی مانند فشار و دمای بالا، سیالات خورنده یا فرآیندهای بهداشتی طراحی شدهاند. مزیت اصلی استفاده از مبدل صفحهای در مقایسه با مبدلهای پوسته و لوله، امکان افزایش تبادل حرارت در سطحی کوچکتر و با هزینه نگهداری کمتر است.
انواع رایج مبدلهای حرارتی صفحهای عبارتاند از:
- مبدل صفحهای واشردار
- مبدل صفحهای جوشی
- مبدل صفحهای نیمهجوشی
- مبدل صفحهای تمامجوشی یا فشرده فرایندی
جدول مقایسه انواع مبدل حرارتی صفحهای
| نوع مبدل صفحهای |
ویژگی کلیدی |
کاربردهای نمونه |
| واشردار (Gasketed) |
قابل باز شدن، امکان اضافه/کمکردن صفحه |
HVAC، صنایع غذایی، شیر پاستوریزه، CIP |
| جوشی (Brazed) |
بسیار فشرده، بدون واشر، فشار و دمای بالاتر |
چیلرها، پکیجهای گرمایشی، تبرید، هیدرونیک |
| نیمهجوشی (Semi-Welded) |
یک سیال جوش، یک سیال با واشر، مناسب سیالهای خورنده |
تبخیرکنندهها، مبردها، سیالات شیمیایی |
| تمامجوشی / فشرده فرایندی |
کاملاً جوشخورده، بدون واشر، فشار و دمای بسیار بالا |
نفت و گاز، پتروشیمی، فرایندهای سنگین |
مزایای مبدل حرارتی صفحهای نسبت به مبدل پوسته و لوله
در قدم بعدی، باید بدانیم چرا بسیاری از مهندسان، در صورت امکان، مبدل حرارتی صفحهای را به مبدل پوسته و لوله ترجیح میدهند. قبل از فهرستکردن مزایا، توجه کنید که این مقایسه زمانی منصفانه است که محدودیتهای فشار، دما و نوع سیال اجازه استفاده از مبدل صفحهای را بدهند.
مهمترین مزایای مبدل صفحهای
برای جمعبندی، مزایای کلیدی را میتوان در نکات زیر خلاصه کرد:
- راندمان حرارتی بالا: بهدلیل تلاطم بالا و سطح مؤثر زیاد، برای همان Duty انتقال حرارت، سطح و حجم کمتری نسبت به مبدل پوسته و لوله نیاز است.
- ابعاد کوچک و وزن کمتر: مبدل صفحهای معمولاً فضای نصب را بهطور محسوسی کاهش میدهد؛ این نکته در موتورخانهها، کانتینرها و واحدهای اسکید بسیار مهم است.
- قابلیت سرویس و تمیزکاری آسان (در نوع واشردار): با باز کردن قاب، صفحات بهصورت جداگانه قابل بازدید، شستوشو یا تعویض هستند.
- انعطافپذیری در طراحی: با تغییر تعداد صفحات، الگوی کانالها و نوع واشر، میتوان مبدل را برای شرایط مختلف فرایندی تنظیم کرد.
- کاهش مصرف انرژی و انتشار آلایندهها: بهدلیل راندمان بالاتر، برای رسیدن به همان انتقال حرارت، نیاز به انرژی کمتری است که در مقیاس صنعتی، به کاهش مصرف سوخت و CO₂ منجر میشود.
در مورد مزایا، یک منبع معتبر دیگر نیز بر همین نکات تأکید میکند. به نقل از سایت IQS Directory در توصیف مبدلهای صفحهای جوشی:
مبدلهای حرارتی صفحهای جوشی، تجهیزاتی بسیار فشرده و در عین حال پربازده هستند؛ صفحات در آنها بهصورت دائمی با لحیم مسی یا نیکلی به هم متصل میشود تا مقاومت در برابر خوردگی و پایداری حرارتی افزایش یابد و همین ویژگی آنها را برای سیستمهای تبرید، گرمایش هیدرونیک و خنککاری روغن، بهویژه در فضاهای محدود و کاربردهایی با نیاز به نگهداری کم، به گزینهای ایدهآل تبدیل میکند.»
محدودیتها و معایب نسبی
برای تصمیمگیری منصفانه، باید به محدودیتها هم اشاره شود:
- مدلهای واشردار در فشار و دمای خیلی بالا محدودتر از مبدلهای تمامجوش یا پوسته و لوله هستند.
- نسبت به برخی مبدلهای پوسته و لوله، حساسیت بیشتری به کیفیت آب و انتخاب صحیح واشر دارند.
- در سیالات بسیار آلوده و با ذرات درشت، نیاز به طراحی خاص (Wide-Gap، کانالهای پهن) یا استفاده از نوع دیگری از مبدل وجود دارد.
کاربردهای رایج مبدل حرارتی صفحهای
برای اینکه تصور واضحتری از دنیای واقعی داشته باشید، بد نیست ببینیم این مبدلها در چه جاهایی بیش از همه استفاده میشوند. قبل از فهرست، کافی است بدانید هر جا دو سیال مایع یا مخلوط مایع/گاز باید در دماهای متعارف و فشارهای متوسط با راندمان بالا با هم تبادل حرارت کنند، مبدل صفحهای یک گزینه جدی است.
برخی از کاربردهای رایج مبدل حرارتی صفحهای:
- سیستمهای تهویه مطبوع و گرمایش/سرمایش ساختمانها (چیلرها، بویلرها، مبدل کویلهامانند)
- صنایع غذایی و لبنی (پاستوریزه کردن شیر، نوشیدنیها، آبمیوهها)
- صنایع نوشیدنی و آبمیوه (گرمایش، سردسازی سریع، بازیافت حرارت)
- صنایع شیمیایی و پتروشیمی سبک (گرمایش/سردسازی حلالها و محلولها)
- دیتاسنترها و خنککاری مبدلهای ثانویه (استفاده از مبدل صفحهای برای جداسازی مدارهای آب خنککننده)
- نیروگاهها و بازیافت حرارت در مبدلهای کمکی و شبکههای گرمایش شهری
- سامانههای تبرید و پمپ حرارتی (بهخصوص مبدلهای صفحهای جوشی به عنوان تبخیرکننده و کندانسور)
چه زمانی مبدل حرارتی صفحهای بهترین انتخاب است؟
تا اینجا دانستیم مبدل صفحهای چه میکند و کجا استفاده میشود. حالا سؤال مدیریتی این است: در چه شرایطی مبدل حرارتی صفحهای نسبت به سایر گزینهها ارجح است؟
برای پاسخ عملی، میتوان چند معیار کلیدی را در نظر گرفت. در ادامه یک فهرست شمارهگذاریشده ارائه میشود تا هنگام انتخاب، آن را مانند چکلیست مرور کنید.
۱. محدودیت فضا و وزن دارید
اگر موتورخانه یا اتاق تجهیزات شما کوچک است، یا میخواهید چندین واحد مبدل را روی یک اسکید نصب کنید، طراحی فشرده مبدل صفحهای به شما اجازه میدهد همان Duty حرارتی را در حجم بسیار کمتر پیادهسازی کنید.
۲. اختلاف دمای نزدیک بین دو سیال مهم است
در بسیاری از سیستمها (مثلاً بازیافت حرارت از کندانس، یا گرمایش آب برگشتی)، نیاز دارید دمای خروجی سیال سرد تا حد ممکن به دمای سیال گرم نزدیک شود. جریان مخالف در مبدل صفحهای این امکان را بهتر از بسیاری از مبدلهای دیگر فراهم میکند.
۳. سیالات نسبتاً تمیز یا با رسوب قابل کنترل دارید
اگر سیالات شما آب شهری تصفیهشده، محلولهای نسبتاً تمیز یا سیالات غذایی با سیستم شستوشوی منظم باشند، استفاده از مبدل صفحهای بسیار منطقی است؛ بهخصوص که در نوع واشردار میتوان صفحات را به صورت دورهای باز و شستوشو کرد.
۴. قابلیت توسعه آینده برایتان مهم است
در پروژههایی که احتمال افزایش ظرفیت در آینده وجود دارد، میتوانید از ابتدا مبدل صفحهای واشردار انتخاب کنید و در آینده با اضافهکردن صفحات، ظرفیت را بالا ببرید؛ بدون اینکه نیاز به تعویض کامل مبدل باشد.
۵. هزینه انرژی و پایداری محیطزیستی برای سازمان اهمیت دارد
سیاستهای کاهش مصرف انرژی، کاهش CO₂ و دستیابی به استانداردهای سبز، بسیاری از شرکتها را به سمت مبدلهای صفحهای سوق داده است؛ چون برای همان Duty میتوان با افت دمای کمتر، انرژی کمتری مصرف کرد.

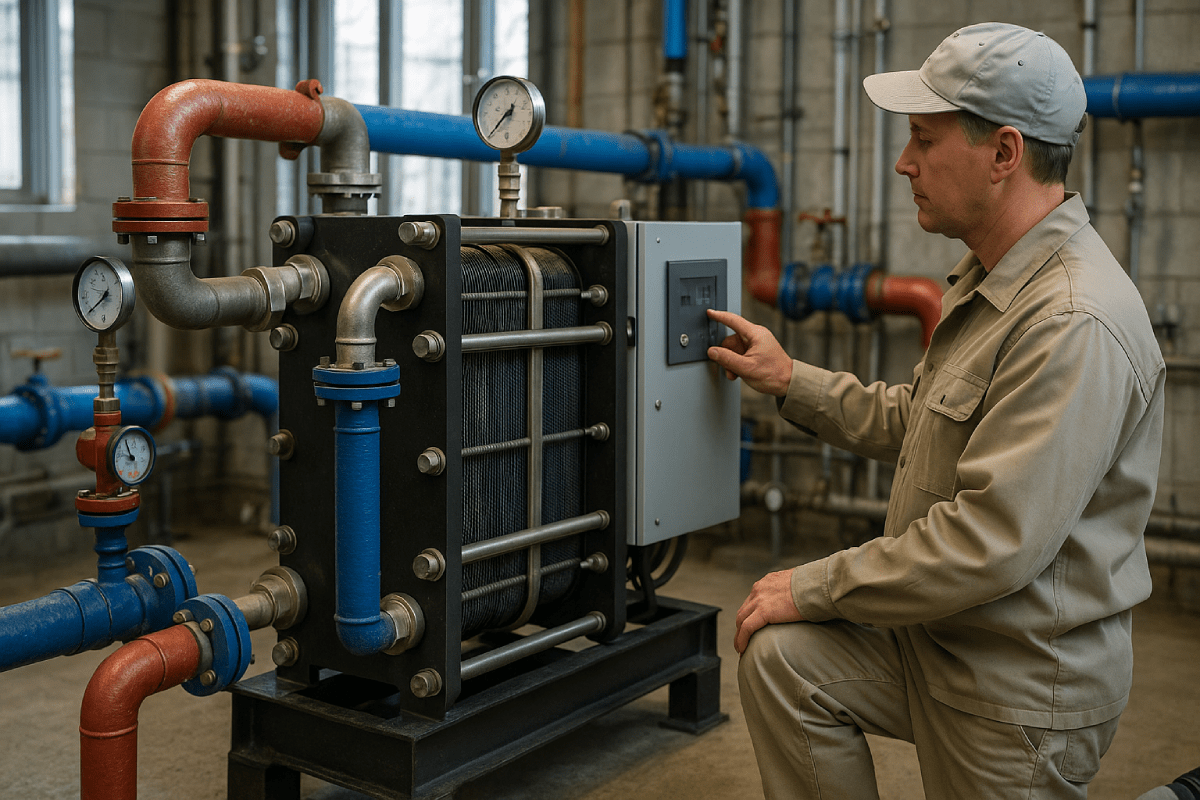

راهنمای انتخاب مبدل حرارتی صفحهای مناسب
قبل از سفارش یا طراحی یک مبدل صفحهای، لازم است چند داده پایه را آماده کنید و با آنها سراغ نرمافزار طراحی یا سازنده بروید. در این بخش، یک راهنمای عملی و فهرستوار ارائه میشود.
مهمترین پارامترهای طراحی
پیش از ورود به فهرست، به این نکته توجه کنید که هر تصمیم نادرست در این مرحله میتواند به مشکلاتی مثل افت فشار زیاد، رسوبگذاری، کاویتاسیون پمپ یا نرسیدن به Duty حرارتی منجر شود. در ادامه، مراحل را به شکل شمارهگذاریشده میآوریم:
- تعریف Duty حرارتی
میزان انتقال حرارت موردنیاز (kW یا kcal/h) و دمای ورود/خروج هر سیال را مشخص کنید.
- تعیین دبی و خواص سیالات
دبی جرمی یا حجمی، چگالی، ویسکوزیته، ظرفیت حرارتی و در صورت لزوم ضریب رسوب (Fouling Factor) را برای هر سیال در نظر بگیرید.
- بررسی محدودیت افت فشار مجاز
حداکثر افت فشار قابل قبول در هر مدار (مثلاً ۳۰ تا ۵۰ kPa) را تعیین کنید تا انتخاب الگوی صفحه و کانالها با این محدودیت سازگار باشد.
- انتخاب جنس صفحات و واشرها
با توجه به خورندگی سیال، دما و فشار، باید بین استنلس استیل، تیتانیوم، آلیاژهای نیکل و انواع الاستومرها (NBR، EPDM، Viton و غیره) تصمیمگیری شود.
- تعیین نوع مبدل صفحهای
بنا به فشار، دما و نوع سیال، مشخص کنید که به مبدل واشردار، جوشی، نیمهجوشی یا تمامجوش نیاز دارید.
- پیشبینی توسعه آینده
اگر احتمال افزایش بار حرارتی وجود دارد، در مبدلهای واشردار، امکان اضافهکردن صفحات را لحاظ کنید یا از ابتدا سایز فریم را کمی بزرگتر در نظر بگیرید.

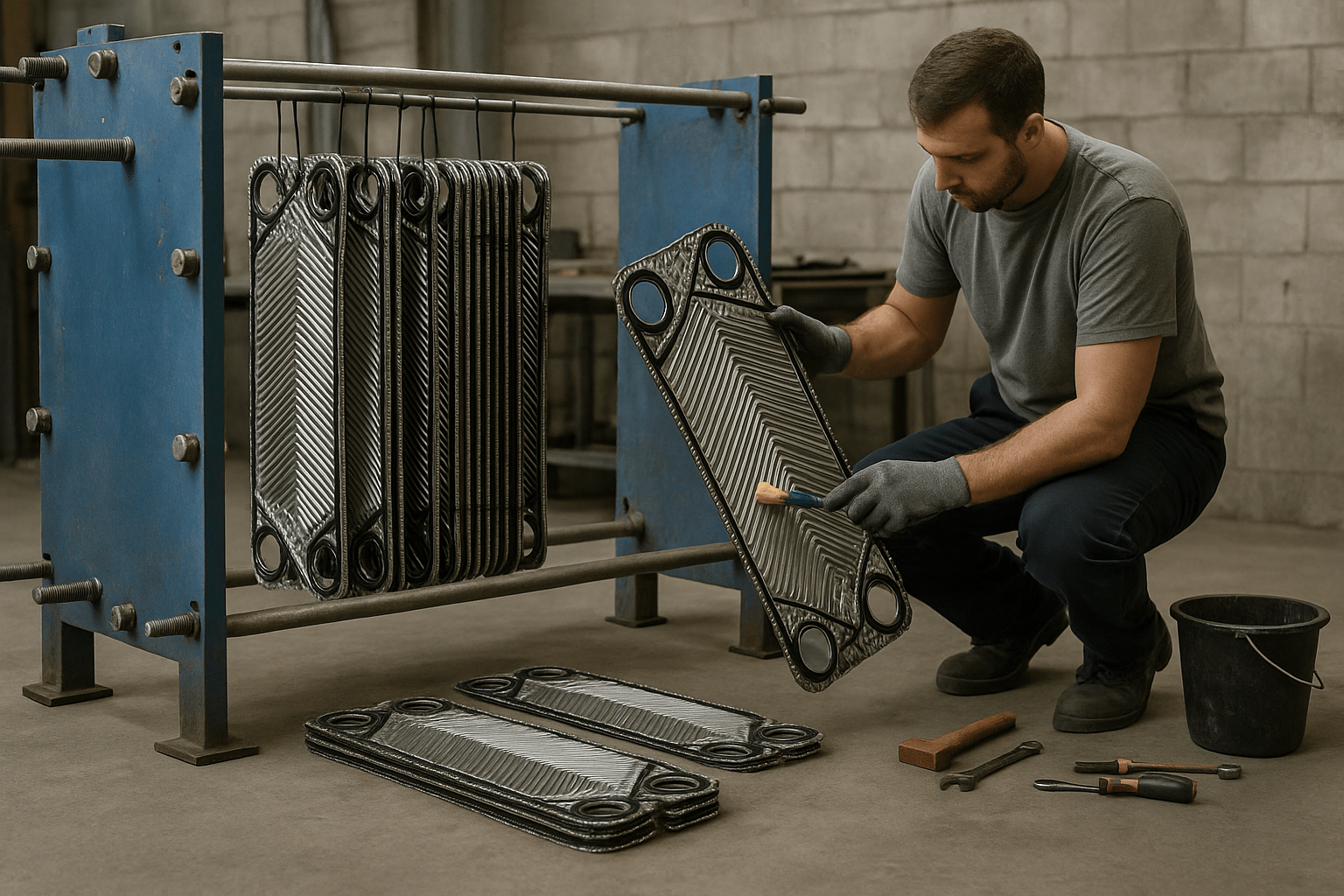

نگهداری و افزایش عمر مبدل حرارتی صفحهای
حتی بهترین طراحی هم بدون نگهداری درست، کارایی خود را از دست میدهد. در مبدل حرارتی صفحهای، رسوبگذاری، آلودگی سیال، سفتکردن بیشازحد پیچها یا انتخاب نامناسب واشرها میتواند به نشتی یا افت راندمان منجر شود.
پیش از لیست نکات، توجه داشته باشید که بسیاری از سازندگان، برنامه سرویس دورهای و خدمات تمیزکاری (CIP) و بازسازی صفحات را پیشنهاد میکنند که میتواند عمر مبدل را چندین برابر کند.
نکات کلیدی در نگهداری مبدل صفحهای
- پایش منظم افت فشار و دمای خروجی: افزایش غیرعادی افت فشار یا کاهش اختلاف دمای دو سیال، اولین نشانههای رسوب یا گرفتگی کانالهاست.
- تمیزکاری شیمیایی (CIP) در فواصل مناسب: استفاده از محلولهای شستوشوی سازگار با جنس صفحات و واشرها، بدون نیاز به بازکردن کامل مبدل، راندمان را بازیابی میکند.
- بازدید بصری دورهای (در نوع واشردار): در فواصل زمانی مشخص، قاب را باز کرده و صفحات را از نظر خوردگی، رسوب موضعی و آسیب مکانیکی بررسی کنید.
- کنترل گشتاور پیچها طبق دستورالعمل سازنده: سفتکردن بیشازحد میتواند به صفحات و واشرها آسیب بزند؛ شلبودن هم باعث نشتی میشود.
- تعویض بهموقع واشرها: واشرها قطعات مصرفی هستند؛ سختشدن، ترکخوردن یا تغییر شکل آنها نشانهای برای تعویض است.
جمعبندی
مبدل حرارتی صفحهای ترکیبی هوشمندانه از مهندسی و بهرهوری است: سطح انتقال حرارت بالا در فضای کم، راندمان انرژی عالی، قابلیت سرویس و انعطاف در طراحی.
اگر در پروژهای با فشار و دمای متوسط، سیالات نسبتاً تمیز، محدودیت فضا و حساسیت به هزینه انرژی روبهرو هستید، بسیار محتمل است که بهترین راهحل شما یک مبدل صفحهای (واشردار یا جوشی) باشد. با این حال، بیتوجهی به نکاتی مانند جنس صفحات و واشر، افت فشار، کیفیت سیال و برنامه نگهداری میتواند این مزیتها را خنثی کند.
در نهایت، انتخاب درست مبدل حرارتی صفحهای زمانی اتفاق میافتد که دادههای فرایندی را دقیق جمعآوری کنید، محدودیتهای پروژه را بشناسید و از تجربه سازندگان معتبر برای طراحی و نگهداری بهره بگیرید./
