چرا کابلهای RG و شیلددار برای زندگی مدرن ضروری هستند؟
در دنیای امروز که ارتباطات و انتقال دادهها نقش محوری دارند، کابل RG (کواکسیال) و کابلهای شیلددار به عنوان زیرساخت اصلی شبکهها عمل میکنند. شاید برای افراد غیرفنی، این کابلها صرفاً چند رشته سیم به نظر بیایند، اما هر یک وظیفه تخصصی و حیاتی بر عهده دارند. کابلهای RG عموماً سیگنالهای فرکانس بالا (مانند تصویر تلویزیون یا دوربین مداربسته) را انتقال میدهند. در مقابل، کابلهای شیلددار وظیفه محافظت از دادهها در برابر هرگونه اختلال الکتریکی یا نویز خارجی را بر عهده دارند. درک این تفاوتها و کاربردها، به شما کمک میکند تا در هنگام تجهیز خانه یا محل کار خود، بهترین و ایمنترین انتخاب را داشته باشید. این راهنما به زبان ساده، مفاهیم فنی را برای شما روشن خواهد کرد.
کابل کواکسیال (RG) چیست و چه وظیفهای دارد؟
کابل کواکسیال که در بازار با نام اختصاری کابل RG (مخفف Radio Guide) شناخته میشود، نوع خاصی از کابلهای الکتریکی است که برای انتقال سیگنالهای فرکانس رادیویی و تصویری طراحی شده است. ساختار آن شامل یک هادی داخلی (مغزی) است که توسط یک عایق دیالکتریک، یک شیلد فلزی و در نهایت یک روکش بیرونی احاطه شده است. این ساختار لایهای، به کابل اجازه میدهد تا سیگنال را بدون جذب تداخلهای الکترومغناطیسی خارجی، در مسافتهای طولانی منتقل کند. به عنوان مثال، در یک ساختمان مسکونی، کابل RG نقش اصلی را در توزیع سیگنالهای ماهوارهای و تلویزیونی بر عهده دارد و ستون فقرات شبکههای نظارتی امنیتی خانگی به شمار میآید.

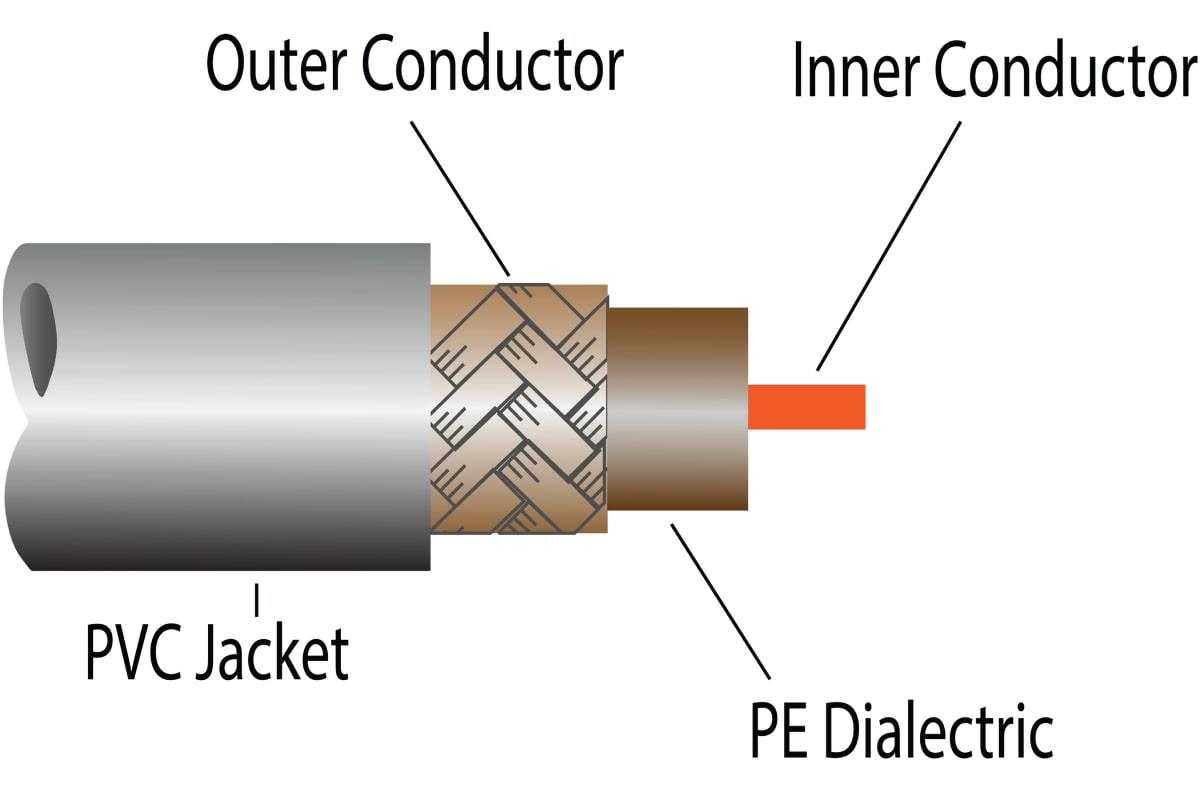

ساختار داخلی کابل RG (از مغزی تا روکش)
کابل RG از چهار لایه اصلی تشکیل شده است که هر کدام وظیفهای خاص دارند. در مرکز، مغزی کابل (هادی مرکزی) قرار دارد که معمولاً از مس ساخته شده و سیگنال الکتریکی را حمل میکند. دور این مغزی، لایهای از عایق دیالکتریک وجود دارد که مغزی را در جای خود نگه میدارد و از تماس آن با شیلد جلوگیری میکند تا خواص الکتریکی حفظ شود. لایه سوم، شیلد یا محافظ فلزی است که معمولاً از بافت مسی یا فویل آلومینیومی ساخته شده و وظیفه مهم جذب نویز خارجی را بر عهده دارد تا سیگنال داخلی دچار اختلال نشود. در نهایت، روکش بیرونی (ژاکت) که لایهای پلاستیکی است، ساختار داخلی را از عوامل محیطی مانند رطوبت و ضربه محافظت میکند.
تفاوتهای کاربردی و فنی RG59، RG6 و RG11
رایجترین انواع کابلهای RG، شامل RG-59، RG-6 و RG-11 هستند که هر کدام برای کاربرد و مسافت مشخصی بهینه شدهاند. کابل RG-59 دارای مغزی نازکتری است و برای انتقال سیگنالهای آنالوگ در فواصل کوتاه (کمتر از ۱۰۰ متر) مثل دوربینهای مداربسته داخلی قدیمی، مناسب است. کابل RG-6 که ضخیمتر است، برای انتقال سیگنالهای دیجیتال با فرکانس بالاتر و مسافتهای طولانیتر (مثل تلویزیونهای HD و اینترنت پرسرعت کابلی) ایدهآل است. کابل RG-11 از همه ضخیمتر بوده و برای مسافتهای بسیار طولانی (بیش از ۲۰۰ متر)، مثلاً در زیرساختهای مخابراتی اصلی استفاده میشود؛ البته به همین دلیل انعطاف کمتری در خم شدن دارد.
کابل شیلددار چیست و محافظت آن چگونه عمل میکند؟
کابل شیلددار یا Screened Cable نوعی کابل الکتریکی است که علاوه بر لایههای استاندارد هادی و عایق، یک لایه فلزی محافظ به نام شیلد (Shield) را به دور هادیها یا دستهای از هادیها دارد. هدف اصلی این لایه محافظ، ایجاد یک مانع فیزیکی و الکتریکی در برابر تداخلهای الکترومغناطیسی (EMI) است. این تداخلها میتوانند ناشی از کابلهای برق مجاور، موتورهای الکتریکی بزرگ، یا تجهیزات فرکانس رادیویی باشند. در محیطهای صنعتی یا مکانهایی که دادههای حساس منتقل میشوند (مثل کابلهای فرمان یا اتوماسیون)، استفاده از کابل شیلددار یک الزام کلیدی برای حفظ دقت و سلامت دادهها است.
انواع شیلد و نقش آنها در دفع نویز
شیلدها در کابلهای شیلددار به دو دسته اصلی تقسیم میشوند. نوع اول، شیلد بافت مسی (Braided Shield) است که از رشتههای نازک مس بافته شده تشکیل شده و انعطافپذیری بالایی دارد و در برابر نویزهای فرکانس پایین مؤثر است. این نوع شیلد برای کابلهایی که زیاد جابجا میشوند مناسب است. نوع دوم، شیلد فویلی (Foil Shield) است که یک لایه نازک آلومینیومی است و پوشش ۱۰۰ درصدی به دور سیمها ایجاد میکند و در برابر نویزهای فرکانس بالا بسیار مؤثر است. برخی کابلها از شیلد دوتایی (Combined Shield) استفاده میکنند که شامل یک لایه فویل و یک لایه بافت است تا بالاترین سطح محافظت در برابر طیف وسیعی از نویزها را تضمین کند.
تفاوت کابل شیلددار با کابل بدون شیلد (Unshielded)
کابلهای بدون شیلد، مانند کابلهای برق معمولی یا کابلهای شبکه UTP (Unshielded Twisted Pair) ارزانتر هستند و برای محیطهای با نویز پایین، کاملاً کافی هستند. اما در محیطهای صنعتی، کارخانجات یا نزدیک به تابلوهای برق فشار قوی، کابل بدون شیلد به راحتی تحت تأثیر نویزهای محیطی قرار گرفته و در عملکرد آن اختلال ایجاد میشود. برای مثال، نویز میتواند باعث ارسال سیگنالهای اشتباه در یک سیستم کنترلی شود. کابل شیلددار با افزودن یک لایه فلزی، نویز را جذب کرده و آن را به زمین (ارت) منتقل میکند، در نتیجه از انتقال دادههای کنترلی یا سیگنالهای ضعیف محافظت مینماید و پایداری سیستم را بالا میبرد.
کاربردهای کلیدی کابلهای RG و شیلددار در زندگی روزمره
درک کاربردهای اصلی این دو نوع کابل به شما کمک میکند تا بدانید در چه موقعیتهایی باید هزینه بیشتری برای کیفیت پرداخت کنید. کابل RG عموماً در حوزه سرگرمی و نظارت تصویری مورد استفاده قرار میگیرد. در حالی که کابل شیلددار در بخشهای حساستر انتقال دادههای کنترلی، ابزار دقیق و شبکههای کامپیوتری که در معرض تداخل هستند، کاربرد دارد. دانستن این جزئیات، هنگام خرید سیم و کابل برای نصب تجهیزات صنعتی یا شبکهبندی خانگی، تصمیمگیری شما را بسیار سادهتر خواهد کرد و از بروز مشکلات فنی در آینده جلوگیری میکند.
کاربرد کابل RG در سیستمهای دوربین مداربسته (CCTV)
کابلهای RG59 یا RG6 پرکاربردترین نوع کابل برای اتصال دوربینهای مداربسته آنالوگ به دستگاههای DVR هستند. کابل RG، توانایی انتقال سیگنال ویدئویی را با حداقل افت در مسافتهای استاندارد دارد. نکته مهم در این کاربرد، توجه به کیفیت مس خالص در مغزی کابل است. در بازار، بسیاری از کابلهای RG نامرغوب از آلیاژ آلومینیوم با روکش مس (CCA) استفاده میکنند که باعث افت شدید کیفیت تصویر و نویزدار شدن آن، به ویژه در شرایط تاریکی یا مسافتهای طولانی، میشود. استفاده از کابل RG با کیفیت، کلید حفظ وضوح تصویر در سیستمهای نظارتی است.
کاربرد کابل شیلددار در اتوماسیون صنعتی و ابزار دقیق
در کارخانجات و محیطهای صنعتی، کابلهای شیلددار (مانند کابلهای فرمان) نقش انتقال دستورات حیاتی بین اتاق کنترل و ماشینآلات را بر عهده دارند. در این محیطها، موتورهای بزرگ، ژنراتورها و تابلوهای برق، نویز الکترومغناطیسی شدیدی تولید میکنند. اگر کابل شیلددار نباشد، دستورات کنترلی دچار خطا شده و میتواند منجر به خرابی ماشین یا حتی حوادث ایمنی شود. کابلهای شیلددار همچنین در ابزار دقیق (Instrumentation) برای انتقال دقیق دادههای اندازهگیری (مانند دما و فشار) استفاده میشوند تا صحت این دادهها در برابر نویز تضمین شود و کوچکترین خطا در اندازهگیریها رخ ندهد.
نکات کلیدی خرید برای اطمینان از کیفیت و استاندارد
برای افراد غیرفنی، تشخیص کیفیت کابل RG و شیلددار دشوار است، اما چند نکته ساده وجود دارد که میتواند به شما کمک کند تا مطمئن شوید محصول استاندارد خریداری میکنید. اولین و مهمترین نکته، بررسی میزان مس خالص در هادی مرکزی است. در مورد کابلهای RG، بهتر است از کابلهای با مغزی تمام مس (Full Copper) استفاده کنید. در مورد کابلهای شیلددار، به دنبال کابلهایی باشید که بر روی روکش خود، مشخصات کامل فنی، نام تولیدکننده و استانداردهای اخذ شده (مانند IEC یا VDE) را به طور شفاف درج کرده باشند. به یاد داشته باشید که در بازار کابل، قیمت بسیار پایین اغلب نشاندهنده کیفیت غیراستاندارد است.
توجه به جنس هادی و درصد خلوص مس
مهمترین عامل در تعیین کیفیت انتقال سیگنال در هر دو نوع کابل، جنس هادی مرکزی است. برای کابلهای RG و کابلهای کنترلی شیلددار که جریانهای ضعیف و دادههای حساس را حمل میکنند، استفاده از مس خالص با درجه خلوص بالا یک ضرورت است. مس، رسانایی الکتریکی بالاتری نسبت به آلیاژها دارد و افت سیگنال (Attenuation) را به حداقل میرساند. هنگام خرید، از فروشنده بخواهید که تضمین کتبی در مورد استفاده از مس خالص بدهد یا تست سادهای برای بررسی وزن مخصوص کابل انجام دهید؛ کابل مس خالص سنگینتر از نمونههای CCA خواهد بود. برای اطمینان از خلوص، میتوانید از منابع معتبر خرید کنید.
اهمیت خرید از منابع مطمئن مانند فروشگاه سیم و کابل آریا
یکی از مطمئنترین روشها برای جلوگیری از خرید کابلهای تقلبی و غیراستاندارد، مراجعه به فروشگاههای تخصصی و معتبر است. فروشگاه سیم و کابل آریا، به عنوان یک منبع تخصصی، با ارائه محصولات دارای تأییدیه و گواهینامههای استاندارد، این اطمینان را به خریداران میدهد که در حال سرمایهگذاری بر روی محصولات باکیفیت و مطابق با استانداردهای جهانی هستند. این فروشگاهها اغلب میتوانند مشاوره فنی تخصصی نیز ارائه دهند و به شما کمک کنند تا بر اساس نوع پروژه و محیط نصب، کابل مناسب RG یا شیلددار را انتخاب کنید. تجربه و اعتبار یک فروشگاه، تضمینکننده اصالت محصول است.
جمعبندی: انتخاب هوشمندانه برای عملکرد پایدار
انتخاب بین انواع کابلهای RG و شیلددار برای افراد غیرفنی نباید یک چالش بزرگ باشد. نکته کلیدی این است که کابل RG برای انتقال سیگنالهای فرکانس بالا (تصویر و فرکانس) و کابل شیلددار برای محافظت دادهها در برابر نویزهای الکتریکی استفاده میشود. در هر دو حالت، تمرکز بر کیفیت مواد اولیه (مس خالص)، ساختار لایهای مناسب (مانند درصد بالای شیلد) و تأییدیه استانداردهای بینالمللی، بسیار حیاتی است. به یاد داشته باشید که کابل یک سرمایهگذاری زیرساختی است؛ پرداخت هزینه بیشتر برای یک محصول استاندارد که از منابع مطمئن مانند فروشگاه سیم و کابل آریا تهیه شده باشد، جلوی هزینههای سنگین تعمیر و نگهداری و افت عملکرد در آینده را خواهد گرفت و پایداری شبکه شما را تضمین میکند./
