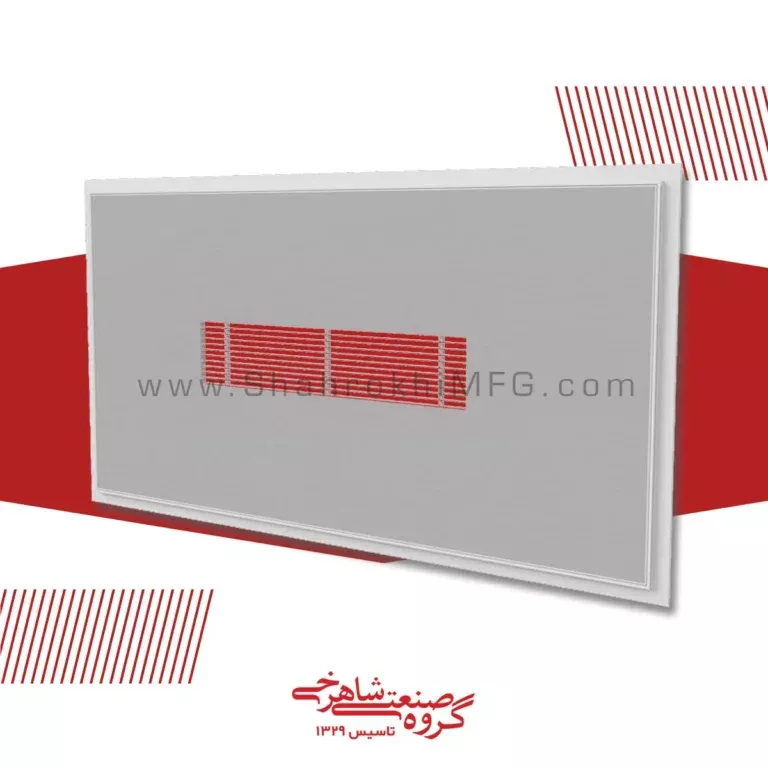

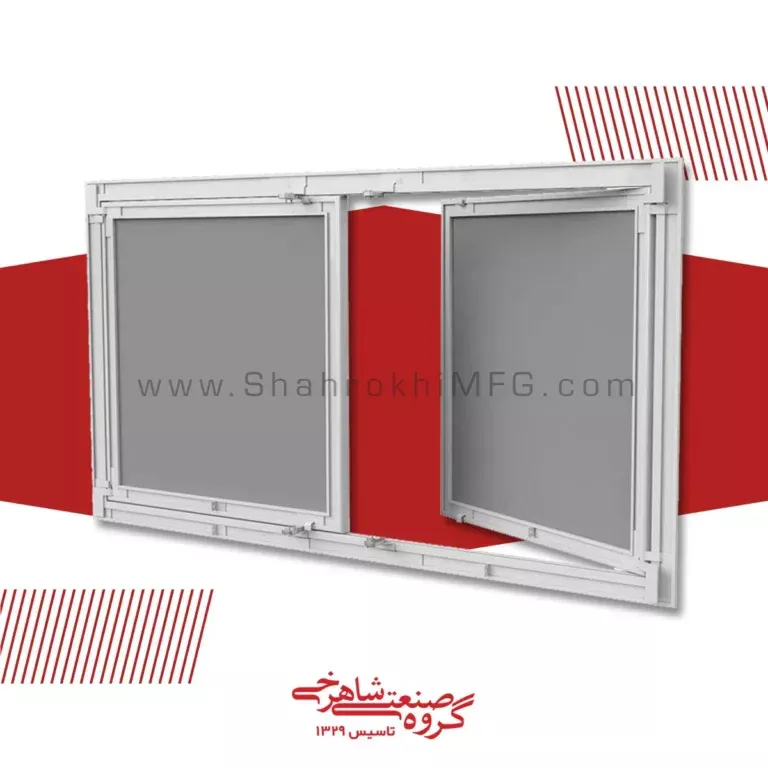

دریچه بازدید کناف؛ استاندارد نوین دسترسی به تاسیسات

گروه صنعتی شاهرخی به‌عنوان نخستین و بزرگ‌ترین تولیدکننده تخصصی تجهیزات تهویه و سازه های کمکی در ایران، با بیش از چند دهه فعالیت در پروژه‌های ملی و بین‌المللی، طراحی و تولید دریچه بازدید کناف را با استانداردهای جدید و بر اساس نیازهای صنعت ساختمان آغاز کرده است.
هدف این محصول، ارائه یک راهکار کامل برای:

• افزایش سرعت دسترسی
• ارتقای ایمنی
• جلوگیری از نفوذ گردوغبار
• زیبایی و هماهنگی معماری
• بهبود عملکرد سیستم‌های تهویه و تاسیسات

دریچه بازدید کناف چیست و چرا در پروژه های امروزی ضروری است؟

دریچه بازدید کناف، یک پنل دسترسی است که روی سقف‌های کاذب کناف نصب می‌شود و امکان مشاهده، تعمیر و سرویس تجهیزات پشت سقف را فراهم می‌کند. این دریچه‌ها به‌طور تخصصی برای تعامل با ساختار کناف طراحی شده‌اند و ضمن حفظ زیبایی معماری، راهکاری ایمن و استاندارد برای دسترسی به تاسیسات ارائه می‌کنند.

نیازهای فنی که وجود دریچه بازدید را الزامی می‌کند

1. بازرسی دوره ای تاسیسات مکانیکی
   مانند شیرآلات، رایزرهای فاضلاب، لوله‌های تهویه، فن‌کوئل، داکت اسپلیت و اتصالات گازی.
2. بازرسی تجهیزات الکتریکی و مخابراتی
   شامل کابل برق، تابلوهای توزیع، سیستم اعلام حریق، آنتن مرکزی، روترها و اتصالات شبکه.
3. خروج اضطراری و دسترسی سریع در شرایط حادثه
   در پروژه‌هایی مانند بیمارستان‌ها و مراکز حساس، وجود دهانه تعمیرات امری حیاتی است.
4. کاهش هزینه های بازسازی و تخریب
   نبود دریچه بازدید، در زمان خرابی یک تجهیز، منجر به شکستن سقف کاذب و تخریب پوشش خواهد شد.

مهندسی طراحی در درب بازدید کناف شاهرخی

۱. پروفیل آلومینیوم با پوشش الکترواستاتیک

تمام پروفیل‌ها از آلومینیوم اختصاصی تولید شده در شاهرخی هستند. ویژگی‌های کلیدی آن:

• مقاوم در برابر خوردگی
• تحمل فشار و تابیدگی
• سبک وزن و مناسب نصب سریع
• قابلیت تولید در ضخامت‌های مختلف
• پوشش رنگ پودری الکترواستاتیک جهت افزایش طول عمر

این پروفیل‌ها ساختار اصلی فریم و بدنه دریچه را تشکیل می‌دهند.

۲. گوشه های نگهدارنده؛ قلب استحکام فریم

در نگاه اول، شاید حجم این قطعه کوچک باشد؛ اما گوشه‌های نگهدارنده چهارچوب تعیین‌کننده دوام و مقاومت دریچه هستند. برخلاف نمونه‌های بازار که از قطعات ارزان و ضعیف استفاده می‌کنند، گوشه‌های نگهدارنده شاهرخی:

• تحمل بارهای ناگهانی را افزایش می‌دهند
• مانع تغییر شکل فریم در طول زمان می‌شوند
• گام اتصال پروفیل‌ها را استاندارد می‌کنند
• عمر عملیاتی دریچه را حداقل ۳ برابر افزایش می‌دهند

۳. قفل های مگنتی، کشویی و مکانیزم فشاری (Push Lock)

یکی از بخش‌های کاملاً مهندسی‌شده دریچه های شاهرخی، سیستم قفل است. بسته به مدل، از سه نوع قفل استفاده می‌شود:

• قفل مگنتی برای کاربردهای سبک
• قفل کشویی فلزی برای ایمنی بیشتر
• قفل مخفی فشاری (Push Lock) برای طراحی‌های لوکس و پنهان

قفل فشاری، با یک اشاره باز و بسته می‌شود و هیچ قطعه اضافه‌ای در ظاهر دیده نمی‌شود.

۴. سیم بکسل های ضدسقوط

یکی از مهم‌ترین نکات ایمنی در نصب دریچه بازدید، جلوگیری از سقوط ناگهانی درب در زمان باز شدن آن است. شاهرخی در تمامی مدل‌ها:

• از سیم‌بکسل مهندسی شده
• با پایه‌های اتصال تقویت‌شده
• و مقاومت کششی استاندارد

استفاده می‌کند. این سیم‌ها مانع سقوط و آسیب دیدن نفرات می‌شوند.

۵. لایه موئی (خاک‌گیر)

این لایه در تمام محصولات شاهرخی به‌صورت استاندارد نصب می‌شود و وظیفه دارد:

• مانع ورود گردوغبار به فضای زیر سقف شود
• از لرزش و صدا جلوگیری کند
• درز بین پنل و فریم را کاملاً ببندد

در بسیاری از برندها این لایه حذف شده است؛ اما در محصولات شاهرخی به‌عنوان یک اصل غیرقابل‌حذف در نظر گرفته شده است.

۶. گچ برگ کناف MR (ضدرطوبت)

در پروژه‌های صنعتی و ساختمان‌های دارای رطوبت بالا، استفاده از پنل MR ضروری است. این پنل‌ها:

• مقاومت در برابر رطوبت دارند
• از پوسته شدن و ترک‌خوردگی جلوگیری می‌کنند
• برای سرویس‌ها، آشپزخانه‌ها، موتورخانه‌ها و فضاهای بسته مناسب‌اند

تمایز گروه صنعتی شاهرخی این است که تمام پنل‌ها با ماشین‌آلات مدرن و اتصال صنعتی نصب می‌شوند.

۷. روکش محافظ و پیچ های ضدزنگ

در زمان حمل و نصب، بسیاری از دریچه‌ها دچار خراش یا آسیب می‌شوند. شاهرخی برای این موضوع:

• روکش پلاستیکی محافظ
• پیچ‌های ضدزنگ و آلیاژی
• کنترل کیفیت چندمرحله‌ای

را در تولید لحاظ کرده است.

ویژگی های عمومی و فنی درب بازدید کنافی

۱. نصب آسان و مطمئن بر روی سازه کنافی

این دریچه‌ها بدون تغییر ساختار کناف نصب می‌شوند و تمام مراحل مطابق دیتیل استاندارد اجرا می‌گردد.

۲. بهینه سازی فضا و زیبایی ظاهری

طراحی فریم و پنل به‌گونه‌ای است که:

• با سطح سقف هم‌تراز می‌شود
• خط شکست نور ایجاد نمی‌کند
• ظاهر سقف را مخدوش نمی‌سازد

۳. قابلیت نصب روی همه سقف ها و دیوارهای کاذب

شامل:

• کناف
• رابیتس
• سقف دامپا
• سازه‌های چوبی
• MDF

۴. قابلیت تولید با پنل ضدآب

تمام دریچه‌ها امکان استفاده از پنل MR را دارند.

۵. قابلیت جدا شدن کامل درب از فریم

جهت سرویس‌های اساسی و تعمیرات تخصصی.

ویژگی‌های اختصاصی که شاهرخی را متمایز می کند

۱. امکان تطابق رنگ با سقف و دیوار

دریچه‌ها قابلیت رنگ‌آمیزی با:

• رنگ ساختمانی
• رنگ روغنی
• رنگ پلاستیک
• رنگ کناف

را دارند و کاملاً یکپارچه با محیط می‌شوند.

۲. قابلیت نصب کاشی، کاغذ دیواری و MDF

در پروژه‌هایی با پوشش خاص مانند سرویس بهداشتی، آشپزخانه و کلینیک‌ها، می‌توان:

• کاشی
• سرامیک
• ورق PVC
• MDF

را روی درب نصب کرد.

۳. قفل مخفی فشاری

این قفل باعث می‌شود دریچه بدون هیچ دستگیره یا بیرون‌زدگی، کاملاً پنهان باشد.

۴. سیم بکسل ایمنی

بسیاری از برندها برای کاهش هزینه، این قطعه را حذف می‌کنند؛ اما شاهرخی آن را جزء الزامات ایمنی می‌داند.

۵. تولید در تمام سایزهای استاندارد و سفارشی

از ۱۵×۱۵ تا ابعاد بسیار بزرگ با ضخامت فریم تقویت‌شده.

۶. یکپارچگی ظاهری در سقف

در سطوحی که یکنواختی اهمیت زیادی دارد (مانند لابی هتل‌ها، فودکورت‌ها، دفاتر مدیریتی) دریچه‌ها بدون دیده‌شدن لبه‌ها نصب می‌شوند.

نقش درب های بازدید در صنعت تهویه و تجهیزات تهویه

سیستم های تهویه مطبوع در ساختمان ها از اجزای متعدد و پیچیده‌ای تشکیل شده‌اند؛ اجزایی که بسیاری از آن‌ها در پشت سقف کاذب پنهان می‌شوند. پنهان‌سازی تجهیزات یک مزیت بصری و معماری به‌حساب می‌آید، اما از سوی دیگر، دسترسی به این تجهیزات برای سرویس، تعمیر، بازدید دوره‌ای یا رفع ایراد امری ضروری است. به همین دلیل، دریچه بازدید یا درب بازدید در سقف کنافی به‌عنوان «درگاه سرویس‌دهی» عمل می‌کند و امکان دسترسی به تجهیزات کلیدی زیر را فراهم می‌سازد:

۱. سرویس دوره ای فن کوئل ها

فن‌کوئل‌ها از پرکاربردترین دستگاه‌ها در سیستم‌های تهویه مطبوع هستند. دسترسی به بخش‌های زیر برای فن‌کوئل‌ها لازم است:

• کویل‌ها
• فیلترهای داخلی
• پمپ تخلیه کندانس
• تابلو برق و کنترلر
• اتصالات لوله‌کشی

ازآنجایی‌که موقعیت نصب فن‌کوئل معمولاً در ارتفاع و پشت سقف کاذب قرار دارد، دریچه بازدید باید طوری طراحی شود که امکان دسترسی کامل و ایمن به این بخش‌ها فراهم باشد.

۲. دسترسی به فیلترهای سیستم تهویه

فیلترها به‌صورت دوره‌ای نیاز به شست‌وشو یا تعویض دارند. عدم دسترسی مناسب:

• افزایش افت فشار هوا
• کاهش راندمان سیستم
• مصرف انرژی بیشتر
• ورود آلودگی‌ها به مسیر هوا

را در پی دارد. بنابراین، دریچه بازدید باید به اندازه کافی بزرگ، پایدار و مقاوم باشد تا عملیات سرویس بدون محدودیت انجام شود.

۳. بازدید از دستگاه داکت اسپلیت

داکت اسپلیت‌ها نیز معمولاً در داخل سقف کاذب قرار می‌گیرند و موارد زیر به دریچه بازدید نیاز دارد:

• بازدید فن
• تعمیرات الکتریکی
• بررسی سینی تخلیه و پمپ
• کنترل لرزش
• تنظیمات دمپرهای خروجی

نمایشگرها، بردهای الکترونیکی و حتی لوله‌های مبرد نیز در زمان سرویس نیاز به بررسی دارند که بدون دریچه بازدید مناسب تقریباً غیرممکن است.

۴. کنترل مسیرهای لوله های فلکسیبل

فلکسیبل‌ها راه‌های انتقال هوای انعطاف‌پذیر هستند و در پشت سقف قرار می‌گیرند. وجود دریچه بازدید برای این اهداف ضروری است:

• بررسی افتادگی یا پارگی فلکسیبل
• اطمینان از نصب استاندارد
• جلوگیری از ایجاد گره و انسداد
• بررسی اتصالات به پلنیوم باکس و دریچه‌های خروجی

مسیرهای انتقال هوا نیاز دارند در فواصل مشخص قابل بازدید باشند؛ در غیر این صورت، خطاهای عملکردی سیستم قابل‌تشخیص نخواهد بود.

۵. تخلیه کندانس و جلوگیری از نشت رطوبت

یکی از بیشترین گزارش‌های خرابی در تأسیسات تهویه، نشت آب ناشی از:

• گرفتگی لوله‌های تخلیه
• جمع شدن آلودگی در سینی
• خرابی پمپ کندانس

است. با نصب دریچه بازدید مناسب، قبل از ایجاد خسارت، وضعیت تخلیه به‌راحتی کنترل می‌شود.

۶. دسترسی به دمپرها و شیرهای کنترلی

دمپرهای تنظیم هوا، دمپرهای حریق یا شیرهای برقی HVAC معمولاً در نقاطی نصب می‌شوند که پشت سقف کاذب واقع شده‌اند. برای عملیات‌های زیر، وجود دریچه بازدید الزامی است:

• تست عملکرد
• تنظیم دبی هوا
• سرویس دمپرهای ضدحریق
• بررسی اتصال مکانیزم‌ها و موتور دمپر

۷. بازدید از کانال های انتقال هوا

در کانال‌های فلزی یا فلکسیبل، برای موارد زیر باید امکان دسترسی وجود داشته باشد:

• بررسی نشتی هوا
• کنترل لرزش و صدای اضافی
• رفع انسداد
• بازدید از انشعابات
• تنظیم مسیرها

هر یک از این اقدامات تنها زمانی امکان‌پذیر است که دریچه بازدید در محل مناسب تعبیه شده باشد.

ویژگی هایی که یک دریچه بازدید استاندارد باید داشته باشد

دریچه بازدید یک درب ساده نیست، بلکه باید مجموعه‌ای از الزامات فنی و سازه‌ای را رعایت کند. ویژگی‌های زیر از مهم‌ترین معیارهای کیفی یک دریچه بازدید استاندارد هستند:

۱. جلوگیری کامل از نشتی هوا

اگر دریچه بازدید استاندارد نباشد:

• هوای سرد یا گرم از اطراف آن نشت می‌کند،
• راندمان سیستم تهویه کاهش می‌یابد،
• اتلاف انرژی افزایش پیدا می‌کند.

بنابراین لازم است:

• فریم و درب کاملاً فیت باشند
• لایه موئی یا نوار درزبند مناسب نصب شود
• درزهای جانبی آب‌بندی شده باشند

۲. مقاومت در برابر فشار مثبت و منفی

سیستم‌های تهویه معمولاً تحت فشار هستند؛ به خصوص:

• اتاق‌های تمیز
• مسیرهای هوای تازه
• فضاهای کنترل‌شده

در این شرایط، دریچه بازدید باید:

• تغییر شکل ندهد
• از قاب خارج نشود
• دچار لرزش نشود

۳. حذف لرزش و نویز اضافی

هرگونه لرزش:

• کیفیت هوای داخل ساختمان را تحت‌تأثیر قرار می‌دهد
• صدای آزاردهنده ایجاد می‌کند
• به مرور زمان باعث خرابی سازه سقف می‌شود

یک دریچه بازدید استاندارد با طراحی دقیق:

• لولاهای مقاوم
• قفل‌های محکم
• بدنه ضدلرزش

به حذف این مشکل کمک می‌کند.

۴. امکان باز و بسته شدن مکرر بدون آسیب

در طول یک سال، دریچه بازدید ممکن است ده‌ها بار باز و بسته شود. بنابراین باید ویژگی‌های زیر داشته باشد:

• مقاومت لولا و قفل در برابر استهلاک
• عدم تغییر شکل درب
• دوام رنگ و پوشش
• قابلیت تحمل وزن و ضربه در هنگام سرویس تجهیزات

یک دریچه بی‌کیفیت بعد از چند بار استفاده از محل اتصال جدا می‌شود یا قفل آن از کار می‌افتد.

مزیت رقابتی شاهرخی در بازار دریچه‌های بازدید

۱. تجربه ۴۰ ساله در تولید تجهیزات تهویه

ترکیب تولید کانال، دمپر، فلکسیبل و دریچه‌های تخصصی باعث شده محصولات شاهرخی کاملاً منطبق با نیازهای صنعت تهویه باشند.

۲. استفاده از مواد اولیه گرید A

• آلومینیوم استاندارد
• پنل MR اصلی
• قفل‌های مستحکم
• پروفیل‌های اکسترود شده

۳. ماشین آلات CNC پیشرفته

تمام برش‌ها، پانچ‌ها و زاویه‌ها با دستگاه‌های دقیق انجام می‌شود.

۴. خدمات مشاوره رایگان برای پروژه‌ها

مهندسان شاهرخی با بررسی نقشه‌ها، بهترین سایز و مدل را پیشنهاد می‌کنند.

۵. تولید انبوه با ظرفیت بالا

مناسب پروژه‌های حجیم مانند:

• مراکز خرید
• بیمارستان‌ها
• شرکت‌های صنعتی
• برج‌ها
• هتل‌ها

کاربردهای تخصصی دریچه بازدید کنافی

در پروژه‌های مسکونی

• بازدید فن‌کوئل
• دسترسی به لوله‌های آب
• بازدید شیرهای قطع‌کننده
• مسیر کابل‌کشی واحد

در ساختمان‌های تجاری

• دسترسی به سیستم تهویه
• کابل‌های شبکه
• دوربین‌های مدار بسته
• تجهیزات صوتی

در بیمارستان‌ها

• دسترسی به سیستم اکسیژن
• تجهیزات ایمنی
• مسیرهای مخابراتی حساس

در فضاهای صنعتی

• بازدید از خط تولید
• کابل‌های برق فشار قوی
• مسیرهای تهویه صنعتی

نکات اجرایی و توصیه های نصب

• دریچه باید در جایی نصب شود که کمترین میزان تداخل با تیرهای سازه‌ای داشته باشد.
• نصب در نزدیکی تجهیزات باید به گونه‌ای باشد که باز شدن درب کامل امکان‌پذیر باشد.
• استفاده از پیچ‌های استاندارد و عدم جایگزینی با نمونه ضعیف.
• جلوگیری از تراز نبودن فریم با اجرای دقیق سازه کناف.
• در پروژه‌های مرطوب، پنل MR الزامی است.
• در پروژه‌های بزرگ، استفاده از فریم تقویت‌شده پیشنهاد می‌شود.

جمع‌بندی نهایی

درب بازدید کنافی شاهرخی، نه‌تنها یک دریچه دسترسی ساده نیست، بلکه یک راهکار مهندسی‌شده برای دسترسی ایمن، سریع و زیباشناسانه به تاسیسات پنهان در سقف‌ها و دیوارهای کاذب است. ترکیب پروفیل اختصاصی آلومینیوم، قفل‌های پیشرفته، پنل‌های ضد رطوبت، ساختار مستحکم، زیبایی ظاهری‌ و امکان تولید سفارشی، این محصول را به انتخاب اول پیمانکاران، مهندسان و تکنسین‌های حرفه‌ای تبدیل کرده است.

گروه صنعتی شاهرخی همچنان در مسیر توسعه زیرساخت‌های تهویه و سازه‌های مکمل، پیشگام صنعت ایران است و دریچه های بازدید کناف، یکی از محصولاتی است که بر پایه سال‌ها تجربه، مطالعه و نوآوری طراحی شده است./
