بسیاری از مشکلات صدا بعد از نصب بلندگو سقفی شروع می‌شود، که مشکل در اتصال اشتباه است نه از خود اسپیکر. صدا ضعیف است، خش می‌افتد، یا آمپلی فایر داغ می‌کند و می‌سوزد. اما اگر چند نکته اولیه را بدانید، اتصال اسپیکر سقفی به آمپلی فایر پیچیده نیست. در این مقاله قدم‌به‌قدم می‌گوییم چه چیزهایی لازم است، سیم‌ها چطور وصل می‌شوند و اگر چند اسپیکر دارید چه باید کرد.
قبل از اتصال: اسپیکر سقفی شما پسیو است یا اکتیو؟
اول باید بدانید اسپیکری كه خریده‌اید از کدام نوع است، چون روش اتصال به همین مورد بستگی دارد.
اسپیکر سقفی پسیو
اسپیکر پسیو آمپلیفایر داخلی ندارد و باید با سیم به یک آمپلی فایر وصل شود. بیشتر اسپیکرهای سقفی توکار که در پروژه‌های ساختمانی و تجاری استفاده می‌شوند از همین نوع‌اند و مزیتشان این است که می‌توانید آن‌ها را زون‌بندی کنید، یعنی صدای هر منطقه را جدا کنترل کنید.
اسپیکر سقفی اکتیو یا بلوتوثی
در این مدل یک آمپلی فایر کوچک داخل خود اسپیکر است و معمولاً بلوتوث، USB یا ورودی AUX هم دارد. یعنی برای پخش صدا به آمپلی فایر جدا نیازی ندارید. اگر بخواهید تعداد اسپیکرها را بیشتر کنید، می‌توانید یک یا چند اسپیکر پسیو (به اصطلاح اسلیو) را با سیم به اسپیکر اکتیو وصل کنید، البته در حد توان همان اسپیکر اصلی.
پس جواب کوتاه به این سؤال که «اسپیکر سقفی بدون آمپلی فایر کار می‌کند؟» این است: در مدل اکتیو بله، ولی در مدل پسیو خیر.
چه آمپلی فایری برای اسپیکر سقفی مناسب است؟
چند نوع آمپلی فایر وجود دارد:

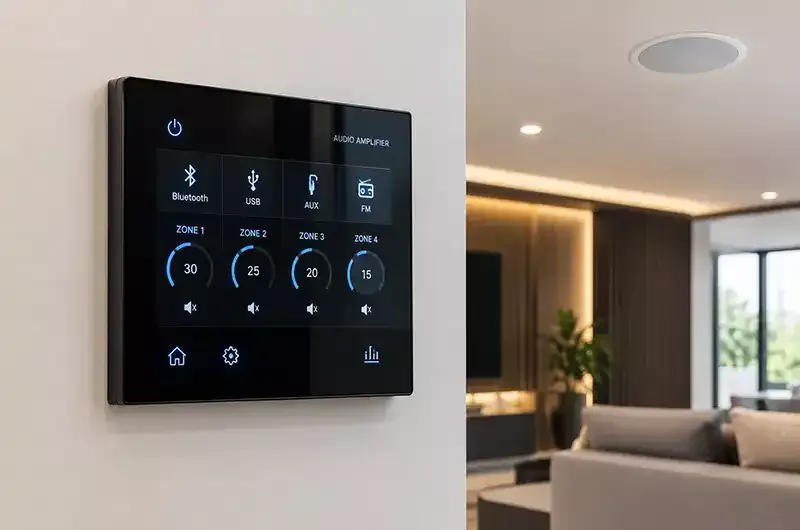

- آمپلی فایر دیواری: این نوع، در قوطی روی دیوار نصب می‌شود، ظاهر مرتبی دارد و معمولاً بلوتوث، USB و AUX هم دارد. برای خانه و آپارتمان انتخاب محبوبی است. معمولاً تعداد اسپیکر قابل اتصالش محدود است (بسیاری از مدل‌ها تا ۴ اسپیکر)، پس قبل از خرید مشخصات را چک کنید.
- آمپلی فایر بلوتوثی، رومیزی یا ریسیور: برای کسی که می‌خواهد سیستم را کنار تلویزیون یا در یک قفسه جمع کند، گزینه‌ی خوبی است.
- آمپلی فایر ۷۰ یا ۱۰۰ ولت: برای فضاهای بزرگ مثل رستوران، فروشگاه، سالن یا مجموعه‌های اداری که تعداد اسپیکر زیاد و مسیر کابل طولانی است. در این سیستم اسپیکرها ترانس مخصوص دارند و اتصالشان با حالت معمولی فرق دارد.
یک نکته‌ی مهم: اسپیکر و آمپلی فایر باید با هم هماهنگ باشند، یعنی هم امپدانس و هم توان. این را در بخش چند اسپیکر توضیح می‌دهیم.
تجهیزات مورد نیاز اتصال
- اسپیکر سقفی و آمپلی فایر متناسب با آن
- سیم بلندگو (برای مسیرهای کوتاه معمولاً ۱ تا ۱٫۵ میلی‌متر مربع کافی است و برای مسیرهای طولانی بهتر است ضخیم‌تر انتخاب کنید)
- سیم‌لخت‌کن و پیچ‌گوشتی
- کابل AUX یا RCA برای اتصال منبع صدا (در صورت نیاز)
- کنترل ولوم دیواری (اختیاری، اگر می‌خواهید صدای هر منطقه را جدا تنظیم کنید)

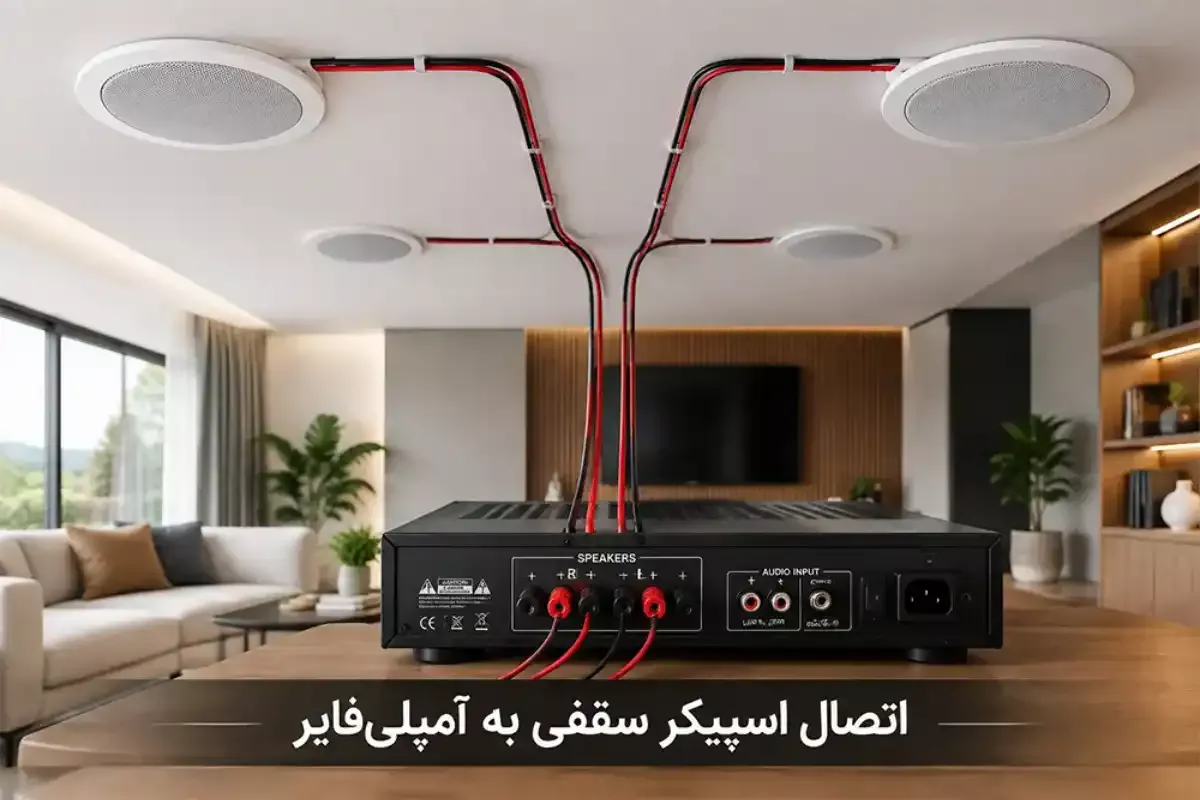

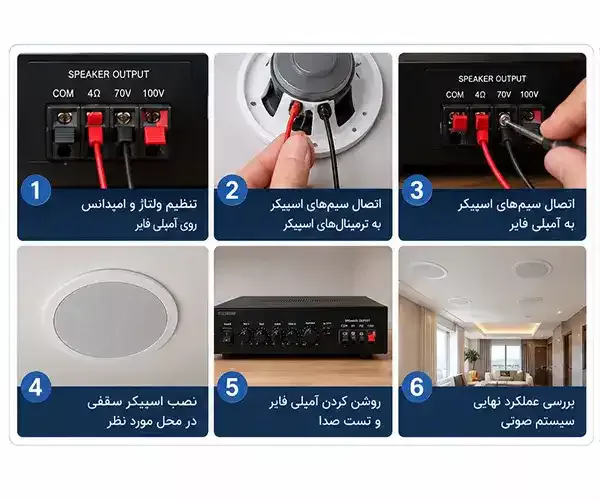

آموزش اتصال اسپیکر سقفی به آمپلی فایر (گام‌به‌گام)
پیش از شروع، آمپلی فایر را خاموش و از برق جدا کنید. اتصال سیم‌ها با دستگاه روشن هم خطرناک است و هم می‌تواند به آمپلی فایر آسیب بزند.
۱. سیم کشی
از محل آمپلی فایر تا محل هر اسپیکر یک جفت سیم بکشید. اگر سقف کاذب دارید، بهتر است سیم‌کشی را قبل از نصب پنل‌ها انجام دهید. هر اسپیکر یک جفت سیم جدا لازم دارد، مگر آنکه بخواهید چند اسپیکر را سری یا موازی ببندید.
۲. سیم را به ترمینال اسپیکر وصل کنید
پشت اسپیکر دو ترمینال مثبت (+) و منفی (−) هست. یکی از سیم‌ها معمولاً خط یا رنگ متفاوتی دارد. آن را به مثبت وصل کنید و سیم دیگر را به منفی. اگر چند اسپیکر دارید، همه را یکسان وصل کنید تا قطب‌ها معکوس نشوند.
۳. سر دیگر سیم را به آمپلی فایر وصل کنید
سیم‌ها را به ترمینال‌های خروجی بلندگو در پشت یا روی آمپلی فایر وصل کنید. معمولاً با علامت‌هایی مثل L+ ،L− ،R+ و R− مشخص شده‌اند. مثبت هر سیم به مثبت ترمینال و منفی به منفی. دقت کنید رشته‌های سیم لخت به هم نچسبند، چون اتصال کوتاه می‌شود.
۴. منبع صدا را وصل کنید
بسته به مدل آمپلی فایر، می‌توانید موبایل را با بلوتوث یا کابل AUX وصل کنید، از فلش یا کارت حافظه استفاده کنید، یا خروجی صدای تلویزیون را با AUX یا RCA به ورودی آمپلی فایر بدهید تا صدای فیلم هم از اسپیکرهای سقفی پخش شود.
۵. تست نهایی
آمپلی فایر را روشن کنید، ولوم را روی پایین بگذارید و یک آهنگ پخش کنید. کم‌کم صدا را بالا ببرید. اگر صدا تمیز است و از همه‌ی اسپیکرها می‌آید، کار تمام است. اگر صدای بم ضعیف است، احتمالاً قطب یکی از اسپیکرها برعکس وصل شده است.
اتصال چند اسپیکر سقفی به یک آمپلی فایر
برای اتصال چند اسپیکر باید دو مورد را بررسی کنید.
امپدانس چیست و چرا مهم است؟
امپدانس، مقاومتی است که اسپیکر در برابر جریان دارد و با واحد اهم نشان داده می‌شود. اسپیکرهای سقفی معمولاً ۸ اهم یا ۴ اهم هستند. آمپلی فایر هم یک حداقل امپدانس مجاز برای بار دارد. اگر مجموع امپدانس اسپیکرها از این حداقل کمتر شود، آمپلی فایر بیش‌ازحد جریان می‌دهد و ممکن است داغ کند یا آسیب ببیند.

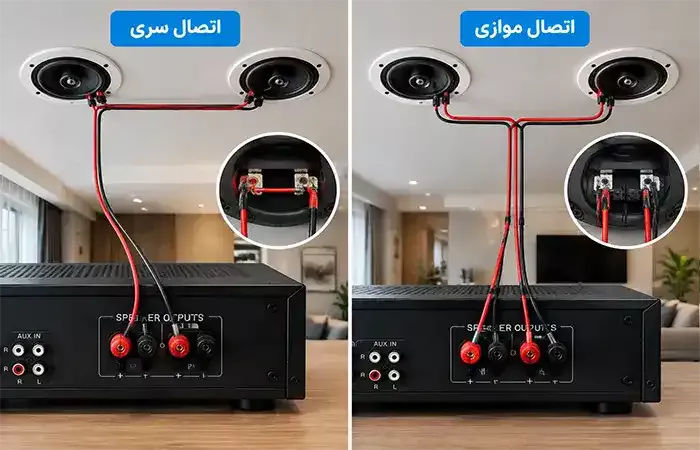

اتصال سری، موازی و سری-موازی
- اتصال موازی: امپدانس کل کم می‌شود. مثلاً دو اسپیکر ۸ اهمی که موازی بسته شوند، حدود ۴ اهم می‌شوند.
- اتصال سری: امپدانس کل زیاد می‌شود. دو اسپیکر ۸ اهمی سری، ۱۶ اهم می‌شوند.
- اتصال سری-موازی: برای چهار اسپیکر ۸ اهمی، دو تا دو تا سری می‌بندید و آن دو گروه را موازی می‌کنید. امپدانس کل دوباره ۸ اهم می‌شود.
| امپدانس کل |
نوع اتصال |
تعداد اسپیکر (هر کدام ۸ اهم) |
| ۴ اهم |
موازی |
2 |
| ۱۶ اهم |
سری |
2 |
| 8 اهم |
سری-موازی |
4 |
فرمول ساده این است که امپدانس نهایی را طوری تنظیم کنید که با محدوده‌ی مجاز آمپلی فایر بخواند. مشخصات آمپلی فایر را در دفترچه یا برچسب پشت دستگاه ببینید.
توان اسپیکر و آمپلی فایر
توان مجاز (RMS) هر اسپیکر باید به توان خروجی هر کانال آمپلی فایر نزدیک باشد یا کمی بیشتر. آمپلی فایر خیلی قوی‌تر از اسپیکر با ولوم بالا می‌تواند اسپیکر را بسوزاند، و آمپلی فایر ضعیف‌تر هم در ولوم بالا اعوجاج و صدای خش‌دار می‌دهد.
اتصال با خط ۷۰ یا ۱۰۰ ولت
در پروژه‌های بزرگ، سیستم ولتی راحت‌تر است. اسپیکرها با ترانس مخصوص روی خط ۷۰ یا ۱۰۰ ولت آمپلی فایر موازی می‌شوند و روی هر اسپیکر یک سر (tap) توان انتخاب می‌کنید. نکته اصلی این است که مجموع توان تپ‌های انتخاب‌شده از توان آمپلی فایر بیشتر نشود. برای مسیرهای طولانی و تعداد زیاد اسپیکر، این روش هم پایدارتر است و هم امپدانس مشکلی ندارد. البته اسپیکر و آمپلی فایر هر دو باید از این سیستم پشتیبانی کنند.
زون‌بندی و ولوم جداگانه
اگر می‌خواهید صدای هر بخش (مثلاً پذیرایی و آشپزخانه) جدا تنظیم شود، اسپیکرهای پسیو این امکان را می‌دهند. با نصب کنترل ولوم مناسب یا آمپلی فایر چندزونه می‌توانید هر منطقه را جدا مدیریت کنید. حتماً کنترل ولوم را با توان و نوع سیستم (معمولی یا ۷۰/۱۰۰ ولت) سازگار انتخاب کنید.
نکات اتصال به آمپلی فایر دیواری
- تعداد اسپیکر قابل اتصال و توان هر خروجی را در مشخصات دستگاه بخوانید. اگر بیشتر از حد مجاز اسپیکر وصل کنید، صدا ضعیف می‌شود یا دستگاه آسیب می‌بیند.
- برای هر اسپیکر یک جفت سیم جدا از قوطی آمپلی فایر تا محل اسپیکر بکشید.
- سیم منبع صدای اضافی (مثل AUX) را جدا و در صورت امکان دور از سیم برق عبور دهید.
- بعد از نصب فریم و آمپلی فایر در قوطی، برق را وصل کنید و تست کنید.
اشتباهات رایج در اتصال بلندگو سقفی به آمپلیفایر
- امپدانس کمتر از حد مجاز آمپلی فایر: این مورد رایج‌ترین دلیل داغ شدن و سوختن آمپلی فایر است. قبل از موازی کردن چند اسپیکر حتماً حساب کنید.
- توان نامتناسب: آمپلی فایر خیلی قوی با اسپیکر ضعیف، یا برعکس.
- معکوس شدن قطب‌ها: وقتی یکی از اسپیکرها مثبت و منفی برعکس وصل شود، صدای بم ضعیف و بی‌جان می‌شود.
- سیم نازک برای مسیر طولانی: در مسیرهای طولانی استفاده از سیم نازک باعث افت صدا و کیفیت پایین می‌شود.
- اتصال کوتاه ناشی از رشته‌های سیم لخت: سیم را تمیز و مرتب وصل کنید و رشته‌های اضافی را بچینید.
چرا صدا نمی‌آید یا ضعیف است؟
- هیچ صدایی نیست: منبع صدا، ولوم و ورودی انتخاب‌شده روی آمپلی فایر را چک کنید. بعد سیم‌ها و ترمینال‌ها را ببینید. بعضی آمپلی فایرها در صورت اتصال کوتاه وارد حالت محافظت می‌شوند و باید خاموش و روشن شوند.
- صدا خش‌دار یا اعوجاج دارد: ولوم را کم کنید و توان آمپلی فایر و اسپیکر را با هم تطبیق دهید.
- صدای بم ضعیف است: قطب‌های اسپیکرها را چک کنید.
- صدای وز یا هوم می‌آید: کابل AUX را از کنار سیم برق دور کنید یا کابل با کیفیت‌تر بگیرید.
جمع‌بندی
اتصال اسپیکر سقفی به آمپلی فایر کار ساده‌ای است، به شرطی که سه مورد را رعایت کنید: نوع اسپیکر (پسیو یا اکتیو) را بشناسید، امپدانس و توان را با آمپلی فایر هماهنگ کنید، و قطب‌ها را درست وصل کنید. اگر پروژه‌ی بزرگی دارید، سیستم ۷۰/۱۰۰ ولت کار را ساده‌تر می‌کند. اگر هنوز درباره‌ی انتخاب اسپیکر مطمئن نیستید، می‌توانید مدل‌های مختلف اسپیکر سقفی را ببینید و مشخصات فنی هر کدام را با آمپلی فایر خودتان مقایسه کنید.
سؤالات متداول
- اسپیکر سقفی را به چه آمپلی فایری وصل کنیم؟
بسته به نوع اسپیکر، آمپلی فایر دیواری، بلوتوثی، رومیزی، رسیور یا آمپلی فایر ۷۰/۱۰۰ ولت. مهم این است که امپدانس و توان با اسپیکر هماهنگ باشد.
- چند اسپیکر سقفی را می‌توان به یک آمپلی فایر وصل کرد؟
بستگی به توان آمپلی فایر، امپدانس اسپیکرها و نوع اتصال دارد. در آمپلی فایر دیواری معمولاً تا ۴ اسپیکر مجاز است و در خط ۷۰/۱۰۰ ولت تا وقتی که مجموع توان از توان آمپلی فایر بیشتر نشود.
- اسپیکر سقفی را سری ببندیم یا موازی؟
هر دو ممکن است. مهم این است که امپدانس نهایی در محدوده‌ی مجاز آمپلی فایر باشد. موازی امپدانس را پایین می‌آورد، پس مراقب باشید زیر حد مجاز نرود.
- اگر امپدانس اسپیکر با آمپلی فایر یکی نباشد، چه می‌شود؟
امپدانس خیلی کم می‌تواند باعث داغی و آسیب آمپلی فایر شود. امپدانس بالاتر معمولاً خطرناک نیست ولی صدا ضعیف‌تر می‌شود.
- چطور صدای تلویزیون را روی اسپیکر سقفی پخش کنیم؟
خروجی صدای تلویزیون (مثلاً AUX یا RCA) را به ورودی آمپلی فایر وصل کنید. اگر تلویزیون این خروجی را ندارد، از مبدل یا ریسیور کمک بگیرید.
- آیا می‌شود اسپیکر سقفی پسیو را به بلوتوثی وصل کرد؟
بله، اگر اسپیکر بلوتوثی (اکتیو) توان کافی برای اسپیکر اضافه داشته باشد و مدلش اجازه‌ی اتصال اسلیو را بدهد.
