مقدمه

در بسیاری از واحدهای تولیدی، توقف خط تولید لزوماً به خرابی یک دستگاه بزرگ یا نقص در تجهیزات اصلی مربوط نمی‌شود. گاهی یک قطعه کوچک که شاید در نگاه اول ارزش مالی چندانی نداشته باشد، می‌تواند عملکرد یک مجموعه صنعتی را به‌طور کامل مختل کند. نکته مهم اینجاست که هزینه واقعی چنین اتفاقی، قیمت خود قطعه نیست؛ بلکه زمان از دست‌رفته، تأخیر در تحویل سفارش‌ها، کاهش ظرفیت تولید و خسارت‌های ناشی از توقف فرآیندهای صنعتی است.

بسیاری از مدیران تولید و کارشناسان فنی با این شرایط مواجه شده‌اند؛ قطعه‌ای دچار شکستگی یا فرسودگی شده، تولیدکننده اصلی دیگر آن را عرضه نمی‌کند، نقشه مهندسی در دسترس نیست و نمونه مشابه نیز در بازار پیدا نمی‌شود. در گذشته، چنین شرایطی معمولاً به معنای صرف زمان طولانی برای طراحی مجدد یا حتی تعویض کامل دستگاه بود، اما امروزه فناوری‌های نوین مسیر متفاوتی را پیش روی صنایع قرار داده‌اند.

چرا نبود یک قطعه می‌تواند هزینه‌های سنگینی به یک کارخانه تحمیل کند؟

در بسیاری از صنایع، ارزش واقعی یک قطعه به نقش آن در فرآیند تولید وابسته است، نه به قیمت خرید آن. ممکن است یک قطعه پلاستیکی یا فلزی با هزینه ساخت نسبتاً پایین، بخشی از یک سیستم بزرگ باشد و خرابی آن باعث توقف کامل خط تولید شود. در چنین شرایطی، هر ساعت توقف می‌تواند هزینه‌ای به‌مراتب بیشتر از ارزش خود قطعه ایجاد کند.

این موضوع در صنایعی مانند خودروسازی، ماشین‌سازی، صنایع غذایی، پتروشیمی، نفت و گاز، تجهیزات پزشکی و تولید ماشین‌آلات صنعتی اهمیت بیشتری پیدا می‌کند؛ زیرا بسیاری از تجهیزات مورد استفاده در این صنایع وارداتی، سفارشی یا قدیمی هستند و تأمین قطعات یدکی آن‌ها همیشه امکان‌پذیر نیست.

به همین دلیل، بسیاری از شرکت‌ها به جای انتظار برای تأمین قطعات یا پرداخت هزینه‌های سنگین واردات، به سراغ روش‌هایی می‌روند که امکان بازسازی و تولید مجدد قطعات موجود را فراهم می‌کنند.

وقتی نقشه مهندسی وجود ندارد، آیا بازسازی قطعه امکان‌پذیر است؟

یکی از رایج‌ترین چالش‌های پروژه‌های صنعتی، نبود فایل طراحی یا نقشه‌های مهندسی قطعات است. در بسیاری از موارد، تنها چیزی که از یک قطعه باقی مانده، نمونه فیزیکی آن است؛ نمونه‌ای که ممکن است بر اثر استفاده طولانی‌مدت دچار استهلاک یا تغییرات جزئی نیز شده باشد.

تا چند سال قبل، بازسازی چنین قطعاتی نیازمند اندازه‌گیری دستی، ترسیم نقشه‌های دوبعدی و صرف زمان قابل‌توجهی برای طراحی مجدد بود. علاوه بر زمان‌بر بودن، احتمال بروز خطا در اندازه‌گیری قطعات پیچیده نیز وجود داشت و همین موضوع باعث می‌شد قطعه نهایی با نمونه اصلی اختلاف داشته باشد.

امروزه این فرآیند به کمک فناوری‌های دیجیتال دگرگون شده است. اکنون می‌توان اطلاعات هندسی یک قطعه را با دقت بسیار بالا ثبت کرد، مدل دیجیتال آن را ایجاد نمود و بر اساس همان اطلاعات، مراحل طراحی، اصلاح و تولید را انجام داد. این تحول باعث شده است که نبود نقشه مهندسی، دیگر مانعی جدی برای بازسازی بسیاری از قطعات صنعتی نباشد.

فناوری‌های دیجیتال چگونه فرآیند ساخت قطعات را متحول کرده‌اند؟

تحول دیجیتال در صنایع تنها به هوشمندسازی خطوط تولید محدود نمی‌شود، بلکه فرآیند طراحی و ساخت قطعات نیز به‌طور کامل دستخوش تغییر شده است. امروزه مهندسان می‌توانند با استفاده از خدمات اسکن سه بعدی، شکل و ابعاد دقیق یک قطعه را به مدل دیجیتال تبدیل کنند. این اطلاعات سپس وارد مرحله خدمات مهندسی معکوس می‌شود تا فایل‌های مهندسی استاندارد و قابل ویرایش ایجاد شوند.

در ادامه، متخصصان با استفاده از خدمات طراحی صنعتی و مدلسازی سه بعدی و دو بعدی، قطعه را بررسی کرده و در صورت نیاز، تغییرات لازم را برای بهبود عملکرد، افزایش استحکام یا کاهش هزینه تولید اعمال می‌کنند. در نهایت نیز با بهره‌گیری از فناوری‌های پرینت سه بعدی، پرینت رزینی یا پرینت فیلامنتی، نمونه اولیه یا قطعه نهایی تولید می‌شود.

نکته مهم این است که این خدمات، فرآیندهای جداگانه نیستند؛ بلکه حلقه‌های یک زنجیره مهندسی هستند که از تحلیل یک قطعه آغاز می‌شود و به تولید دقیق و قابل اعتماد آن ختم خواهد شد.

چرا آشنایی با این فرآیند برای صنایع اهمیت دارد؟

بسیاری از مدیران تصور می‌کنند خدماتی مانند اسکن سه‌بعدی یا مهندسی معکوس تنها زمانی کاربرد دارند که قطعه‌ای آسیب دیده باشد، در حالی که کاربرد این فناوری‌ها بسیار گسترده‌تر است. امروزه از این روش‌ها برای توسعه محصولات جدید، کاهش زمان طراحی، کنترل کیفیت، ساخت نمونه اولیه، بهینه‌سازی قطعات، تولید تجهیزات سفارشی و حتی کاهش وابستگی به واردات استفاده می‌شود.

شرکت‌هایی که این فناوری‌ها را در فرآیند طراحی و تولید خود به‌کار گرفته‌اند، معمولاً سرعت بیشتری در توسعه محصول دارند، هزینه‌های تولید را بهتر مدیریت می‌کنند و در مواجهه با چالش‌هایی مانند کمبود قطعات یا توقف تولید، انعطاف‌پذیری بالاتری از خود نشان می‌دهند.

به همین دلیل، شناخت زنجیره‌ای که از خدمات اسکن سه بعدی آغاز می‌شود و با مهندسی معکوس، طراحی صنعتی، مدلسازی دو بعدی و سه بعدی و پرینت سه بعدی ادامه پیدا می‌کند، برای هر مجموعه صنعتی که به دنبال افزایش بهره‌وری و کاهش هزینه‌های تولید است، یک ضرورت محسوب می‌شود.

خدمات اسکن سه بعدی؛ نقطه آغاز بازسازی قطعات صنعتی

در گذشته، زمانی که یک قطعه صنعتی دچار شکستگی یا فرسودگی می‌شد و هیچ نقشه یا فایل مهندسی از آن وجود نداشت، فرآیند بازسازی آن با اندازه‌گیری‌های دستی آغاز می‌شد. مهندسان با استفاده از ابزارهایی مانند کولیس، میکرومتر، ساعت اندازه‌گیری و گیج‌های مختلف تلاش می‌کردند ابعاد قطعه را استخراج کنند. این روش علاوه بر زمان‌بر بودن، در قطعاتی با سطوح آزاد، انحناهای پیچیده یا هندسه نامنظم، دقت لازم را نداشت و کوچک‌ترین خطا در اندازه‌گیری می‌توانست در مراحل بعدی طراحی و تولید مشکل ایجاد کند.

امروزه این روش جای خود را به فناوری‌های دیجیتال داده است. خدمات اسکن سه بعدی این امکان را فراهم می‌کنند که تنها با در اختیار داشتن یک قطعه فیزیکی، میلیون‌ها نقطه از سطح آن ثبت شده و به یک مدل دیجیتال بسیار دقیق تبدیل شود. این مدل، پایه اصلی تمام مراحل بعدی از جمله مهندسی معکوس، طراحی صنعتی، مدلسازی سه بعدی و ساخت قطعه خواهد بود.

خدمات اسکن سه بعدی چگونه انجام می‌شود؟

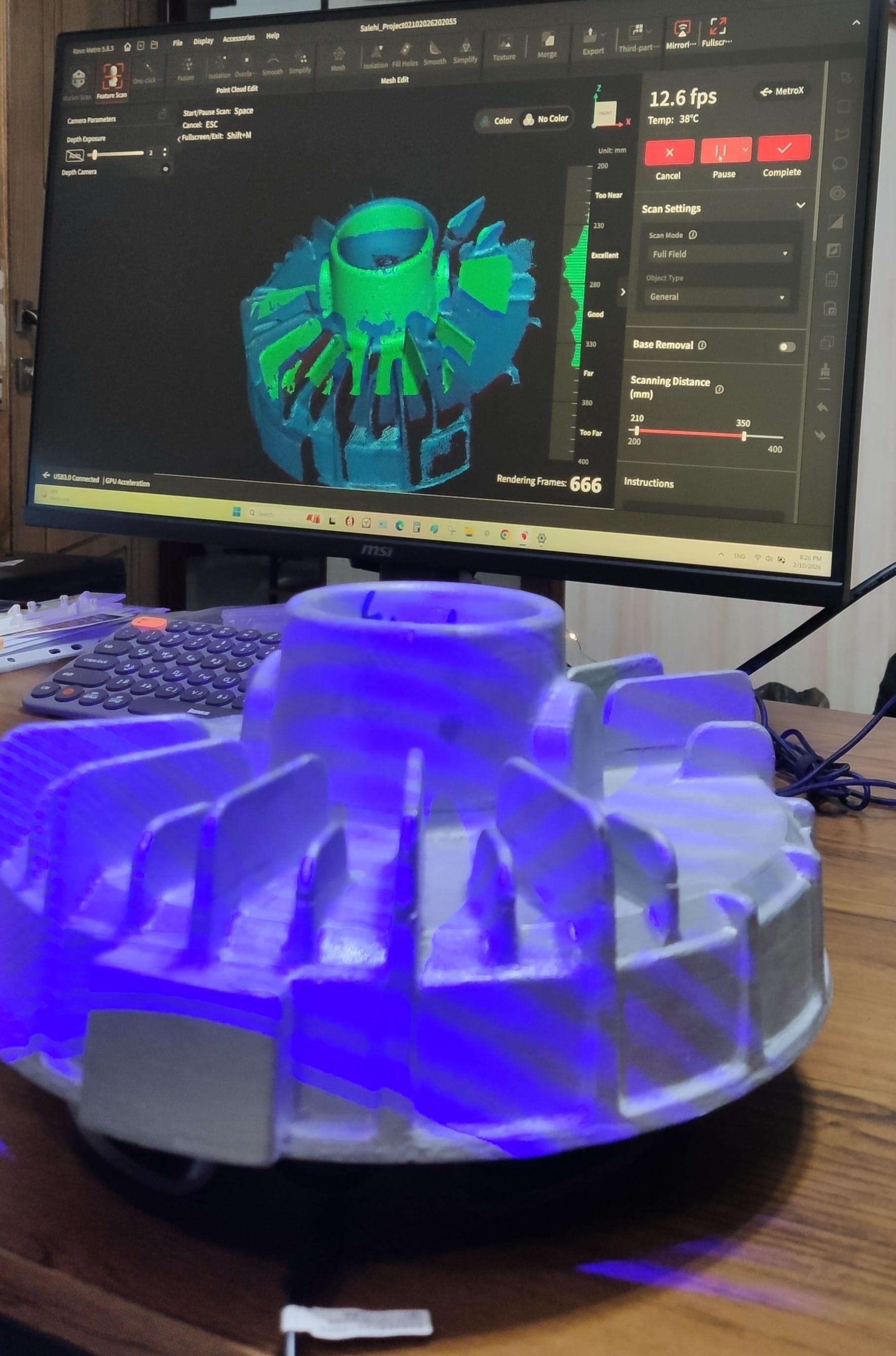

اسکن سه‌بعدی فرآیندی است که در آن دستگاه اسکنر، بدون تماس مستقیم با قطعه، اطلاعات کامل هندسی آن را ثبت می‌کند. بسته به نوع پروژه، از فناوری‌هایی مانند نور ساختاریافته (Structured Light) یا اسکن لیزری (Laser Scanning) استفاده می‌شود. این تجهیزات با تاباندن نور یا پرتو لیزر به سطح قطعه و تحلیل بازتاب آن، موقعیت میلیون‌ها نقطه را محاسبه کرده و تصویری سه‌بعدی از قطعه ایجاد می‌کنند.

خروجی اولیه این فرآیند معمولاً به‌صورت Point Cloud یا Mesh است. این فایل‌ها اگرچه شکل دقیق قطعه را نمایش می‌دهند، اما هنوز برای ساخت یا ویرایش مهندسی مناسب نیستند. به همین دلیل، اطلاعات اسکن‌شده در مرحله بعد وارد فرآیند مهندسی معکوس می‌شوند تا به مدل‌های استاندارد CAD تبدیل شوند.

چرا دقت در اسکن سه بعدی اهمیت زیادی دارد؟

بسیاری تصور می‌کنند اسکن سه‌بعدی تنها تهیه یک تصویر سه‌بعدی از قطعه است، در حالی که کیفیت خروجی این مرحله، مستقیماً بر تمام مراحل بعدی پروژه تأثیر می‌گذارد. اگر داده‌های اولیه با خطا ثبت شوند، مدل مهندسی نیز دچار انحراف خواهد شد و در نهایت قطعه تولیدشده ممکن است از نظر ابعادی با نمونه اصلی مطابقت نداشته باشد.

این موضوع در قطعاتی که دارای محل قرارگیری بلبرینگ، بوش، آب‌بندی، رزوه، سطوح مونتاژی یا تلرانس‌های دقیق هستند، اهمیت بیشتری پیدا می‌کند. حتی اختلاف چند صدم میلی‌متر می‌تواند باعث عملکرد نادرست قطعه در مجموعه شود. به همین دلیل، انتخاب تجهیزات مناسب، تجربه اپراتور و نحوه پردازش داده‌ها، نقش تعیین‌کننده‌ای در موفقیت پروژه دارند.

خدمات اسکن سه بعدی در چه پروژه‌هایی کاربرد دارد؟

برخلاف تصور بسیاری از افراد، خدمات اسکن سه‌بعدی تنها برای بازسازی قطعات شکسته استفاده نمی‌شوند. امروزه این فناوری در طیف گسترده‌ای از پروژه‌های صنعتی و تحقیقاتی کاربرد دارد و به یکی از ابزارهای اصلی مهندسان طراحی و تولید تبدیل شده است.

از مهم‌ترین کاربردهای اسکن سه‌بعدی می‌توان به موارد زیر اشاره کرد:

• بازسازی قطعاتی که نقشه مهندسی آن‌ها موجود نیست.
• اجرای پروژه‌های خدمات مهندسی معکوس برای تولید مجدد قطعات.
• کنترل کیفیت و مقایسه قطعه تولیدشده با مدل CAD.
• طراحی و توسعه محصولات جدید بر اساس نمونه‌های موجود.
• ساخت قطعات یدکی برای ماشین‌آلات قدیمی یا وارداتی.
• آماده‌سازی مدل برای پرینت سه بعدی یا ماشین‌کاری CNC.
• مستندسازی دیجیتال تجهیزات صنعتی و قالب‌ها.
• بهینه‌سازی طراحی قطعات پیش از تولید انبوه.

به همین دلیل، امروزه اسکن سه‌بعدی تنها یک ابزار اندازه‌گیری نیست، بلکه بخشی از چرخه توسعه محصول و تولید هوشمند در صنایع مدرن محسوب می‌شود.

آیا اسکن سه بعدی به‌تنهایی برای ساخت قطعه کافی است؟

پاسخ این سؤال منفی است؛ و این دقیقاً یکی از رایج‌ترین سوءبرداشت‌ها درباره این فناوری است.

اسکن سه‌بعدی تنها اطلاعات هندسی قطعه را ثبت می‌کند، اما این اطلاعات هنوز قابلیت ویرایش، تحلیل یا استفاده مستقیم در نرم‌افزارهای طراحی مهندسی را ندارند. برای آنکه یک قطعه دوباره تولید شود، لازم است مدل اسکن‌شده به یک مدل پارامتریک و استاندارد تبدیل شود؛ مدلی که بتوان ابعاد آن را اصلاح کرد، تلرانس‌ها را تعریف نمود، نقشه‌های ساخت تهیه کرد و در صورت نیاز تغییرات مهندسی روی آن اعمال کرد.

اینجاست که خدمات مهندسی معکوس وارد عمل می‌شوند. در واقع، اگر اسکن سه‌بعدی را مرحله جمع‌آوری اطلاعات بدانیم، مهندسی معکوس مرحله تحلیل، بازسازی و تبدیل این اطلاعات به یک مدل مهندسی قابل استفاده است. بدون این مرحله، داده‌های حاصل از اسکن ارزش محدودی خواهند داشت و امکان تولید دقیق و استاندارد قطعه فراهم نخواهد شد.

خدمات مهندسی معکوس؛ تبدیل اطلاعات اسکن‌شده به یک مدل مهندسی قابل تولید

بسیاری از افراد تصور می‌کنند پس از انجام اسکن سه‌بعدی، فایل آماده تولید است و می‌توان مستقیماً قطعه را ساخت. در حالی که اسکن سه‌بعدی تنها اطلاعات هندسی سطح قطعه را ثبت می‌کند و خروجی آن معمولاً به‌صورت فایل‌های Point Cloud یا Mesh است. این فایل‌ها اگرچه شکل ظاهری قطعه را با دقت بسیار بالا نمایش می‌دهند، اما برای طراحی، اصلاح، ماشین‌کاری یا تولید صنعتی مناسب نیستند.

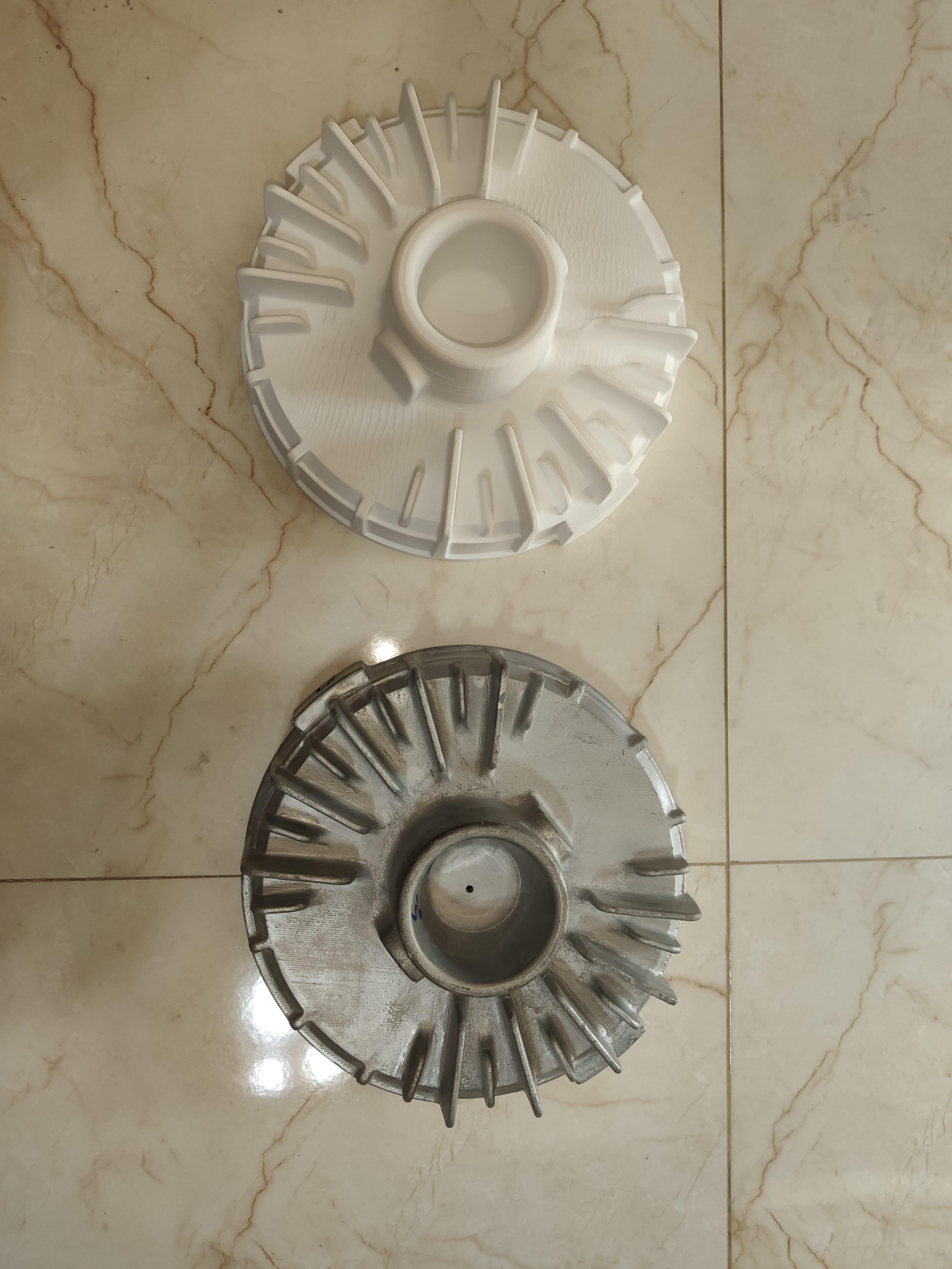

مهندسی معکوس بدنه پروژکتور در آراد دیزاین

اینجاست که خدمات مهندسی معکوس به‌عنوان مهم‌ترین مرحله پروژه وارد عمل می‌شوند. در این فرآیند، اطلاعات خام حاصل از اسکن به یک مدل مهندسی پارامتریک (CAD) تبدیل می‌شوند؛ مدلی که تمام ویژگی‌های هندسی قطعه را در قالبی استاندارد و قابل ویرایش در اختیار مهندسان قرار می‌دهد و امکان انجام تغییرات، تهیه نقشه‌های ساخت و تولید قطعه را فراهم می‌کند.

مهندسی معکوس دقیقاً چیست؟

مهندسی معکوس فرآیندی است که در آن یک محصول یا قطعه موجود، از دیدگاه مهندسی مورد بررسی قرار می‌گیرد تا ساختار، ابعاد، عملکرد و نحوه طراحی آن مشخص شود. هدف این فرآیند، کپی‌برداری ساده از یک قطعه نیست، بلکه استخراج دانش فنی، بازسازی مدل مهندسی و در بسیاری از موارد، بهینه‌سازی طراحی برای تولید بهتر است.

در پروژه‌های صنعتی، زمانی که نقشه‌های فنی در دسترس نیستند یا محصول سال‌ها قبل تولید شده است، مهندسی معکوس به شرکت‌ها کمک می‌کند بدون وابستگی به تولیدکننده اصلی، قطعات موردنیاز خود را دوباره طراحی و تولید کنند. این موضوع به‌ویژه در صنایع نفت و گاز، خودروسازی، ماشین‌سازی، نیروگاهی و خطوط تولید قدیمی اهمیت بسیار زیادی دارد.

چرا خدمات مهندسی معکوس فراتر از بازطراحی یک قطعه است؟

یکی از بزرگ‌ترین مزایای مهندسی معکوس این است که تنها به بازسازی نمونه موجود محدود نمی‌شود. مهندسان در این مرحله می‌توانند نقاط ضعف طراحی اولیه را نیز شناسایی کنند. برای مثال، اگر قطعه‌ای در یک ناحیه خاص همواره دچار شکستگی می‌شود یا وزن بیش از حدی دارد، می‌توان با تحلیل تنش، بررسی ضخامت دیواره‌ها، اصلاح شعاع گوشه‌ها یا تغییر جنس متریال، طراحی آن را بهبود بخشید.

به همین دلیل، بسیاری از شرکت‌ها از خدمات مهندسی معکوس نه‌تنها برای تولید مجدد قطعات، بلکه برای افزایش طول عمر تجهیزات، کاهش هزینه‌های نگهداری و بهینه‌سازی عملکرد محصولات خود استفاده می‌کنند.

مراحل اجرای یک پروژه مهندسی معکوس

اگرچه هر پروژه شرایط خاص خود را دارد، اما در بیشتر موارد فرآیند مهندسی معکوس بر اساس یک مسیر مشخص انجام می‌شود.

ابتدا قطعه توسط تجهیزات دقیق اسکن سه‌بعدی دیجیتالی می‌شود تا تمامی جزئیات هندسی آن ثبت گردد. سپس داده‌های اسکن‌شده در نرم‌افزارهای تخصصی پردازش شده و نویزها، نقاط اضافی و خطاهای احتمالی حذف می‌شوند.

در مرحله بعد، مهندس طراح با استفاده از نرم‌افزارهای CAD، مدل پارامتریک قطعه را ایجاد می‌کند. این مرحله کاملاً مهندسی است و صرفاً تبدیل یک فایل Mesh به CAD محسوب نمی‌شود؛ بلکه تمامی ابعاد، ویژگی‌های هندسی، سطوح عملکردی، تلرانس‌ها و جزئیات فنی قطعه دوباره طراحی می‌شوند تا مدل نهایی برای تولید آماده باشد.

در پایان نیز نقشه‌های دو‌بعدی، فایل‌های سه‌بعدی و در صورت نیاز، فایل‌های مورد استفاده برای ماشین‌کاری CNC یا پرینت سه‌بعدی آماده خواهند شد.

چه نرم‌افزارهایی در خدمات مهندسی معکوس استفاده می‌شوند؟

کیفیت یک پروژه مهندسی معکوس تنها به تجهیزات اسکن وابسته نیست؛ بلکه نرم‌افزارهای مورد استفاده نیز نقش بسیار مهمی در نتیجه نهایی دارند. بسته به نوع پروژه، از نرم‌افزارهایی مانند Geomagic Design X برای تبدیل داده‌های اسکن به مدل CAD، SolidWorks برای طراحی پارامتریک، CATIA برای قطعات پیچیده صنعتی و Siemens NX برای پروژه‌های پیشرفته مهندسی استفاده می‌شود.

هر یک از این نرم‌افزارها قابلیت‌های متفاوتی در زمینه بازسازی سطوح، طراحی پارامتریک، تهیه نقشه‌های ساخت و تحلیل مدل دارند و انتخاب آن‌ها به پیچیدگی پروژه و نیاز نهایی مشتری بستگی دارد.

خدمات مهندسی معکوس در چه صنایعی بیشترین کاربرد را دارد؟

با گسترش فناوری‌های دیجیتال، مهندسی معکوس تقریباً در تمامی صنایع جایگاه ویژه‌ای پیدا کرده است. در صنعت خودروسازی از این فناوری برای بازسازی قطعات کمیاب، طراحی قطعات تیونینگ و توسعه محصولات جدید استفاده می‌شود. در صنایع نفت، گاز و پتروشیمی، مهندسی معکوس راهکاری برای ساخت قطعاتی است که دیگر توسط سازنده اصلی تولید نمی‌شوند.

در حوزه قالب‌سازی، این فناوری امکان اصلاح قالب‌های فرسوده و طراحی مجدد آن‌ها را فراهم می‌کند. همچنین در تجهیزات پزشکی، صنایع هوایی، ماشین‌آلات صنعتی و حتی تولید محصولات مصرفی، مهندسی معکوس نقش مهمی در کاهش زمان توسعه محصول و افزایش کیفیت طراحی ایفا می‌کند.

چرا انجام اسکن سه‌بعدی و مهندسی معکوس در یک مجموعه مزیت محسوب می‌شود؟

در برخی پروژه‌ها، اسکن سه‌بعدی توسط یک شرکت و طراحی مهندسی توسط مجموعه دیگری انجام می‌شود. این موضوع معمولاً باعث افزایش زمان اجرا، انتقال چندباره فایل‌ها و حتی بروز خطا در تفسیر اطلاعات خواهد شد.

در مقابل، زمانی که خدمات اسکن سه‌بعدی، خدمات مهندسی معکوس، طراحی صنعتی و مدلسازی سه‌بعدی به‌صورت یکپارچه در یک مجموعه انجام شوند، ارتباط میان مراحل مختلف پروژه حفظ می‌شود و تیم طراحی از همان ابتدای کار با هدف نهایی پروژه آشنا خواهد بود. این هماهنگی علاوه بر کاهش زمان اجرا، کیفیت خروجی نهایی را نیز افزایش می‌دهد و احتمال بروز خطا در مراحل ساخت را به حداقل می‌رساند.

خدمات طراحی صنعتی؛ جایی که یک قطعه صرفاً بازسازی نمی‌شود، بلکه بهینه‌تر از گذشته طراحی می‌شود

بسیاری از افراد تصور می‌کنند هدف از مهندسی معکوس، تولید دقیق همان قطعه اولیه است؛ اما در پروژه‌های حرفه‌ای، این تنها بخشی از مسیر محسوب می‌شود. زمانی که اطلاعات مهندسی قطعه از طریق اسکن سه‌بعدی و مهندسی معکوس استخراج شد، فرصت مناسبی برای بررسی نقاط ضعف طراحی اولیه نیز فراهم می‌شود. در این مرحله، خدمات طراحی صنعتی وارد فرآیند می‌شوند تا علاوه بر بازسازی قطعه، عملکرد، دوام، قابلیت ساخت و حتی هزینه تولید آن نیز بهبود پیدا کند.

در بسیاری از پروژه‌ها، قطعه اولیه سال‌ها قبل طراحی شده و محدودیت‌های فناوری آن زمان بر طراحی تأثیر گذاشته است. امروزه با پیشرفت نرم‌افزارهای مهندسی و روش‌های نوین تولید، می‌توان همان قطعه را با طراحی بهینه‌تر، وزن کمتر، استحکام بیشتر و هزینه ساخت پایین‌تر تولید کرد. این دقیقاً همان نقطه‌ای است که طراحی صنعتی، ارزش واقعی خود را نشان می‌دهد.

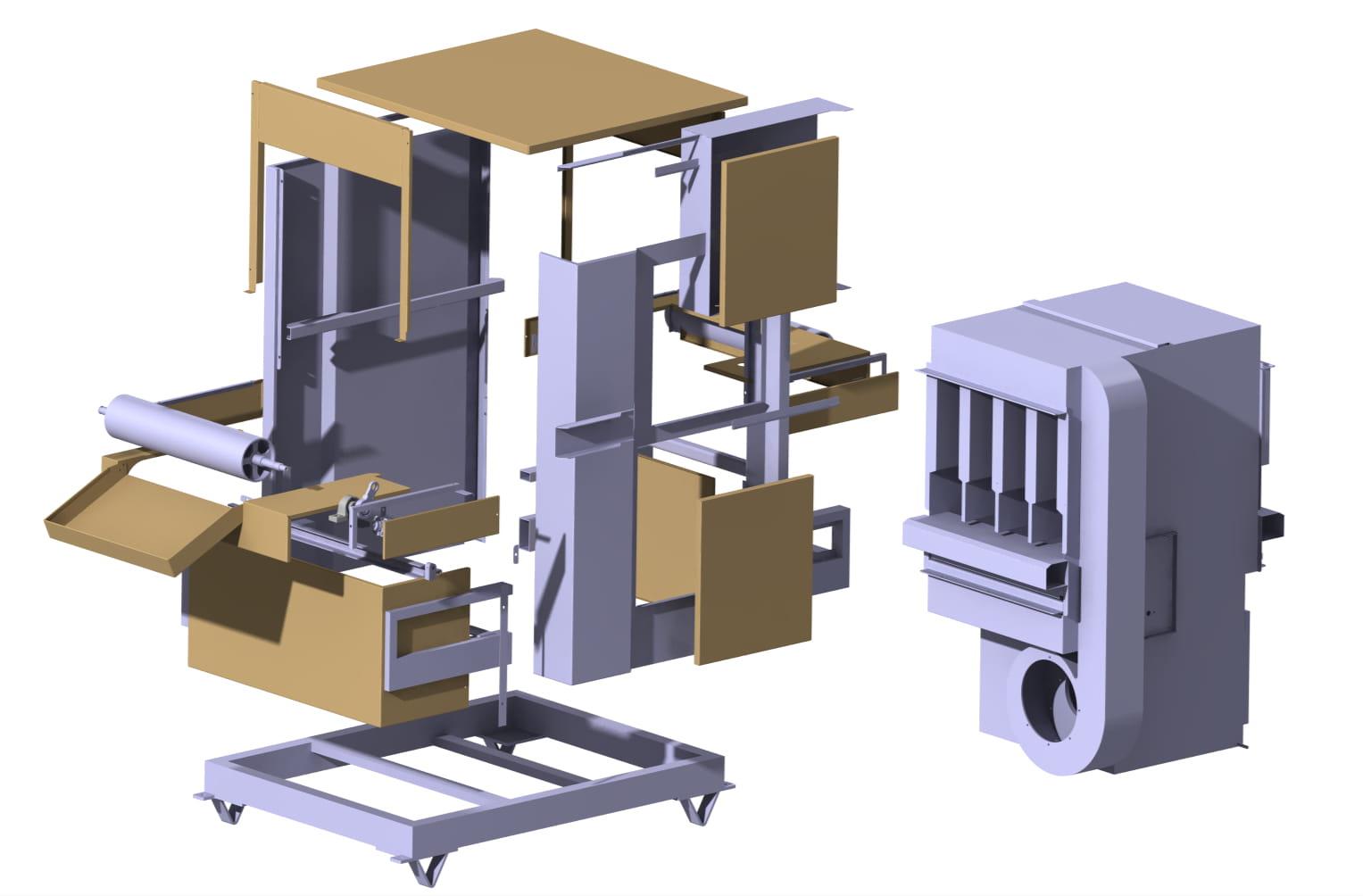

خدمات طراحی صنعتی تنها به ظاهر محصول محدود نمی‌شود

یکی از رایج‌ترین تصورات اشتباه درباره طراحی صنعتی این است که وظیفه آن تنها زیباتر کردن ظاهر یک محصول است. در حالی که در پروژه‌های صنعتی، طراحی صنعتی به معنای ایجاد تعادل میان عملکرد، استحکام، قابلیت تولید، هزینه ساخت، مونتاژ، تعمیرات و طول عمر قطعه است.

یک طراح صنعتی هنگام بازطراحی قطعه تنها به شکل ظاهری آن نگاه نمی‌کند، بلکه سؤالات مهمی را مطرح می‌کند؛ آیا این قطعه می‌تواند سبک‌تر باشد؟ آیا می‌توان مصرف مواد اولیه را کاهش داد؟ آیا فرآیند تولید ساده‌تر می‌شود؟ آیا امکان مونتاژ سریع‌تر وجود دارد؟ آیا طراحی فعلی باعث ایجاد تمرکز تنش و شکست زودهنگام شده است؟

پاسخ به این سؤالات، تفاوت میان یک قطعه معمولی و یک قطعه مهندسی‌شده را مشخص می‌کند.

مدلسازی سه بعدی؛ زبان مشترک مهندسان و تولیدکنندگان

پس از تکمیل فرآیند طراحی، نوبت به مدلسازی سه بعدی می‌رسد. مدل سه‌بعدی، نسخه دیجیتال و دقیق قطعه است که تمامی ابعاد، حجم‌ها، سطوح، شعاع‌ها، سوراخ‌ها، رزوه‌ها و جزئیات هندسی را در خود جای می‌دهد.

این مدل تنها یک تصویر سه‌بعدی نیست؛ بلکه فایل مهندسی کاملی است که می‌تواند مبنای ساخت، تحلیل، مونتاژ، شبیه‌سازی و حتی کنترل کیفیت قرار گیرد.

امروزه تقریباً تمام صنایع از مدل‌های سه‌بعدی برای مدیریت پروژه‌های طراحی استفاده می‌کنند، زیرا این مدل‌ها امکان مشاهده قطعه از تمام زوایا، بررسی نحوه مونتاژ، تشخیص تداخل قطعات و اصلاح ایرادات احتمالی را پیش از تولید فراهم می‌کنند. به همین دلیل، بسیاری از خطاهایی که در گذشته هنگام ساخت قطعات مشاهده می‌شد، امروزه در همان مرحله طراحی شناسایی و برطرف می‌شوند.

مدلسازی دو بعدی؛ سندی که تولید بر اساس آن انجام می‌شود

اگرچه مدل سه‌بعدی قلب فرآیند طراحی است، اما در بسیاری از واحدهای تولیدی هنوز مدلسازی دو بعدی و تهیه نقشه‌های فنی، نقش اساسی در ساخت قطعات دارند.

نقشه‌های دوبعدی شامل اطلاعاتی هستند که در مدل سه‌بعدی به‌تنهایی قابل مشاهده نیستند؛ مانند تلرانس‌های ابعادی، زبری سطح، جنس متریال، نوع عملیات حرارتی، استاندارد رزوه‌ها، علائم جوشکاری، تلرانس‌های هندسی (GD&T) و سایر مشخصات فنی موردنیاز برای ساخت.

به همین دلیل، در پروژه‌های حرفه‌ای، مدل سه‌بعدی و نقشه‌های دوبعدی همواره در کنار یکدیگر تهیه می‌شوند تا هیچ ابهامی برای واحد تولید، ماشین‌کاری یا کنترل کیفیت باقی نماند.

طراحی برای تولید؛ مرحله‌ای که بسیاری از پروژه‌ها در آن شکست می‌خورند

یکی از مهم‌ترین بخش‌های خدمات طراحی صنعتی، رعایت اصول Design for Manufacturing (DFM) یا طراحی برای تولید است.

ممکن است یک قطعه از نظر ظاهری کاملاً صحیح طراحی شده باشد، اما تولید آن بسیار دشوار یا پرهزینه باشد. برای مثال، وجود زوایای تیز، ضخامت‌های نامناسب، حفره‌های غیرقابل ماشین‌کاری یا هندسه‌های پیچیده، می‌تواند هزینه تولید را چند برابر افزایش دهد.

در طراحی حرفه‌ای، مهندس از همان ابتدا روش تولید قطعه را در نظر می‌گیرد. اگر قرار باشد قطعه با ماشین‌کاری CNC ساخته شود، طراحی باید متناسب با محدودیت‌های ابزار برش باشد. اگر هدف استفاده از پرینت سه‌بعدی باشد، باید شرایطی مانند جهت ساخت، میزان ساپورت، جمع‌شدگی متریال و کیفیت سطح نیز در طراحی لحاظ شوند.

این نگاه مهندسی باعث می‌شود قطعه علاوه بر عملکرد مناسب، با کمترین هزینه و بیشترین دقت نیز قابل تولید باشد.

طراحی صنعتی چگونه هزینه‌های تولید را کاهش می‌دهد؟

یکی از مهم‌ترین مزایای خدمات طراحی صنعتی، کاهش هزینه‌های پنهان تولید است. در بسیاری از پروژه‌ها، تنها با اصلاح چند ویژگی ساده می‌توان مصرف مواد اولیه را کاهش داد، زمان ماشین‌کاری را کوتاه‌تر کرد یا تعداد مراحل تولید را کمتر نمود.

طراحی و مهندسی معکوس دستگاه اتو کفش در آراد دیزاین

برای مثال، افزایش یا کاهش ضخامت برخی نواحی، اصلاح شعاع گوشه‌ها، حذف جزئیات غیرضروری یا تغییر روش مونتاژ، می‌تواند علاوه بر افزایش استحکام قطعه، هزینه نهایی تولید را نیز به میزان قابل‌توجهی کاهش دهد.

به همین دلیل، شرکت‌های صنعتی موفق معمولاً قبل از تولید انبوه، طراحی محصول را چندین بار بازبینی و بهینه‌سازی می‌کنند تا از بروز هزینه‌های اضافی در آینده جلوگیری شود.

چرا طراحی صنعتی حلقه اتصال مهندسی معکوس و پرینت سه بعدی است؟

پس از پایان مرحله مهندسی معکوس، مدل CAD آماده بررسی و اصلاح است. در این مرحله، تیم طراحی صنعتی تغییرات لازم را اعمال می‌کند و نسخه نهایی مدل را برای ساخت آماده می‌سازد.

این مدل می‌تواند مستقیماً وارد مرحله پرینت سه بعدی شود تا نمونه اولیه تولید گردد یا برای ماشین‌کاری CNC و سایر روش‌های ساخت آماده شود. به همین دلیل، کیفیت طراحی صنعتی تأثیر مستقیمی بر سرعت توسعه محصول، کیفیت نمونه اولیه و موفقیت مراحل بعدی پروژه دارد.

در واقع، اگر اسکن سه‌بعدی اطلاعات را جمع‌آوری کند و مهندسی معکوس آن‌ها را به مدل CAD تبدیل نماید، طراحی صنعتی همان مرحله‌ای است که این مدل را به یک محصول قابل تولید، اقتصادی و قابل اعتماد تبدیل می‌کند.

پرینت سه بعدی؛ پلی میان طراحی دیجیتال و تولید قطعات واقعی

پس از آنکه فرآیند خدمات اسکن سه بعدی، مهندسی معکوس و طراحی صنعتی به پایان رسید، مدل نهایی قطعه آماده ورود به مرحله‌ای می‌شود که بسیاری از صنایع آن را نقطه عطف توسعه محصول می‌دانند؛ پرینت سه بعدی. این فناوری، فاصله میان یک فایل دیجیتال و یک قطعه فیزیکی را به حداقل رسانده و امکان تولید نمونه اولیه یا حتی قطعات کاربردی را در مدت‌زمانی بسیار کوتاه فراهم کرده است.

در گذشته، ساخت اولین نمونه از یک قطعه جدید معمولاً نیازمند قالب‌سازی، ماشین‌کاری یا صرف هزینه‌های قابل‌توجه بود. همین موضوع باعث می‌شد اصلاح ایرادات طراحی، فرآیندی زمان‌بر و پرهزینه باشد. اما امروزه با استفاده از پرینت سه‌بعدی، می‌توان تنها چند ساعت پس از پایان طراحی، نمونه واقعی قطعه را در اختیار داشت، آن را مونتاژ کرد، عملکرد آن را بررسی نمود و در صورت نیاز، تغییرات لازم را پیش از ورود به تولید نهایی اعمال کرد.

به همین دلیل، پرینت سه‌بعدی دیگر تنها یک فناوری برای ساخت ماکت نیست؛ بلکه به ابزاری مهم در توسعه محصول، کنترل کیفیت، کاهش هزینه‌های طراحی و تسریع فرآیند تولید تبدیل شده است.

پرینت سه بعدی چگونه فرآیند توسعه محصول را متحول کرده است؟

در بسیاری از پروژه‌های صنعتی، بزرگ‌ترین هزینه مربوط به اشتباهاتی است که پس از آغاز تولید انبوه مشخص می‌شوند. اگر یک ایراد طراحی در این مرحله کشف شود، اصلاح آن ممکن است نیازمند ساخت مجدد قالب، تغییر تجهیزات یا حتی توقف خط تولید باشد.

پرینت سه‌بعدی این مشکل را تا حد زیادی برطرف کرده است. مهندسان می‌توانند پیش از تولید نهایی، نمونه اولیه را چاپ کرده و تمامی ابعاد، نحوه مونتاژ، عملکرد قطعه و حتی ارگونومی آن را بررسی کنند. اگر ایرادی مشاهده شود، اصلاح مدل دیجیتال تنها چند دقیقه زمان می‌برد و نمونه جدید نیز در مدت کوتاهی تولید خواهد شد.

این چرخه سریع طراحی، ساخت، ارزیابی و اصلاح باعث شده است زمان توسعه بسیاری از محصولات از چند هفته به چند روز کاهش پیدا کند و هزینه اجرای پروژه نیز به شکل محسوسی کمتر شود.

آیا همه قطعات را می‌توان با پرینت سه بعدی تولید کرد؟

یکی از تصورات رایج این است که پرینت سه‌بعدی جایگزین کامل روش‌های سنتی تولید مانند ماشین‌کاری CNC یا قالب‌سازی شده است، در حالی که واقعیت چنین نیست.

انتخاب روش تولید به عواملی مانند تیراژ، نوع متریال، شرایط کاری قطعه، میزان دقت موردنیاز و هزینه تولید بستگی دارد. در بسیاری از پروژه‌ها، پرینت سه‌بعدی بهترین گزینه برای ساخت نمونه اولیه، تست مونتاژ یا تولید قطعات سفارشی با تعداد محدود است. اما زمانی که قرار باشد هزاران قطعه تولید شود، ممکن است روش‌هایی مانند تزریق پلاستیک یا ماشین‌کاری CNC از نظر اقتصادی مناسب‌تر باشند.

بنابراین، تصمیم‌گیری درباره روش ساخت باید بر اساس نیاز واقعی پروژه انجام شود، نه صرفاً محبوبیت یک فناوری.

پرینت رزینی؛ انتخابی ایده‌آل برای قطعات بسیار دقیق

یکی از مهم‌ترین فناوری‌های ساخت افزایشی، پرینت رزینی است. در این روش، قطعه با استفاده از رزین‌های حساس به نور و تابش اشعه فرابنفش (UV) به‌صورت لایه‌به‌لایه ساخته می‌شود. نتیجه این فرآیند، قطعاتی با دقت ابعادی بالا، سطحی بسیار صاف و نمایش دقیق جزئیات است.

به همین دلیل، پرینت رزینی در ساخت قطعاتی که کیفیت ظاهری و دقت اهمیت زیادی دارند، کاربرد گسترده‌ای پیدا کرده است. نمونه‌های اولیه محصولات صنعتی، قطعات پزشکی، قالب‌های سیلیکونی، مدل‌های ریخته‌گری، تجهیزات آزمایشگاهی و بسیاری از قطعات ظریف با این فناوری تولید می‌شوند.

از مهم‌ترین مزایای پرینت رزینی می‌توان به دقت بسیار بالا، کیفیت سطح مناسب، امکان تولید هندسه‌های پیچیده و کاهش نیاز به پرداخت نهایی اشاره کرد. البته این روش محدودیت‌هایی نیز دارد؛ برخی رزین‌ها در برابر ضربه یا دمای بالا مقاومت کمتری نسبت به سایر مواد دارند و برای همه کاربردهای صنعتی مناسب نیستند.

پرینت فیلامنتی؛ راهکاری اقتصادی برای ساخت قطعات کاربردی

در مقابل، پرینت فیلامنتی یا فناوری FDM یکی از رایج‌ترین روش‌های تولید قطعات سه‌بعدی در صنایع مختلف است. در این فناوری، فیلامنت‌های ترموپلاستیک پس از ذوب شدن، به‌صورت لایه‌به‌لایه روی یکدیگر قرار می‌گیرند و قطعه نهایی را تشکیل می‌دهند.

یکی از مهم‌ترین مزایای پرینت فیلامنتی، تنوع بالای متریال است. بسته به نوع پروژه، می‌توان از موادی مانند PLA، ABS، PETG، Nylon، TPU و حتی فیلامنت‌های تقویت‌شده با الیاف کربن یا شیشه استفاده کرد. این تنوع باعث شده است که بسیاری از قطعات صنعتی، جیگ و فیکسچرها، تجهیزات تولید، قطعات آزمایشی و حتی برخی قطعات کاربردی نهایی با این روش ساخته شوند.

علاوه بر هزینه مناسب، سرعت تولید بالا و امکان ساخت قطعات نسبتاً بزرگ نیز از دیگر مزایای این فناوری محسوب می‌شوند. به همین دلیل، پرینت فیلامنتی در بسیاری از پروژه‌های صنعتی به‌عنوان گزینه‌ای مقرون‌به‌صرفه و کاربردی شناخته می‌شود.

پرینت رزینی یا پرینت فیلامنتی؛ کدام انتخاب بهتری است؟

پاسخ این سؤال به نوع پروژه بستگی دارد. اگر هدف، تولید قطعه‌ای با جزئیات بسیار ظریف، کیفیت سطح بالا و دقت ابعادی فوق‌العاده باشد، پرینت رزینی معمولاً انتخاب مناسب‌تری خواهد بود. اما اگر استحکام مکانیکی، ابعاد بزرگ‌تر، مقاومت بیشتر یا هزینه پایین‌تر اهمیت داشته باشد، پرینت فیلامنتی گزینه منطقی‌تری است.

در پروژه‌های حرفه‌ای، انتخاب فناوری چاپ سه‌بعدی بر اساس بررسی نیازهای فنی انجام می‌شود. مهندسان پیش از شروع فرآیند ساخت، عواملی مانند شرایط کاری قطعه، نوع بارگذاری، دمای محیط، تیراژ تولید، هزینه پروژه و زمان تحویل را ارزیابی می‌کنند تا مناسب‌ترین روش تولید انتخاب شود.

به همین دلیل، نمی‌توان یک فناوری را به‌عنوان بهترین روش برای همه پروژه‌ها معرفی کرد. موفقیت یک پروژه زمانی حاصل می‌شود که روش تولید متناسب با کاربرد واقعی قطعه انتخاب شود.

چرا پرینت سه بعدی تنها یک دستگاه نیست، بلکه بخشی از یک فرآیند مهندسی است؟

یکی از مهم‌ترین اشتباهات در نگاه به پرینت سه‌بعدی، محدود کردن آن به یک دستگاه چاپ است. در واقع، کیفیت قطعه نهایی بیش از آنکه به خود دستگاه وابسته باشد، به کیفیت مراحلی بستگی دارد که پیش از چاپ انجام شده‌اند.

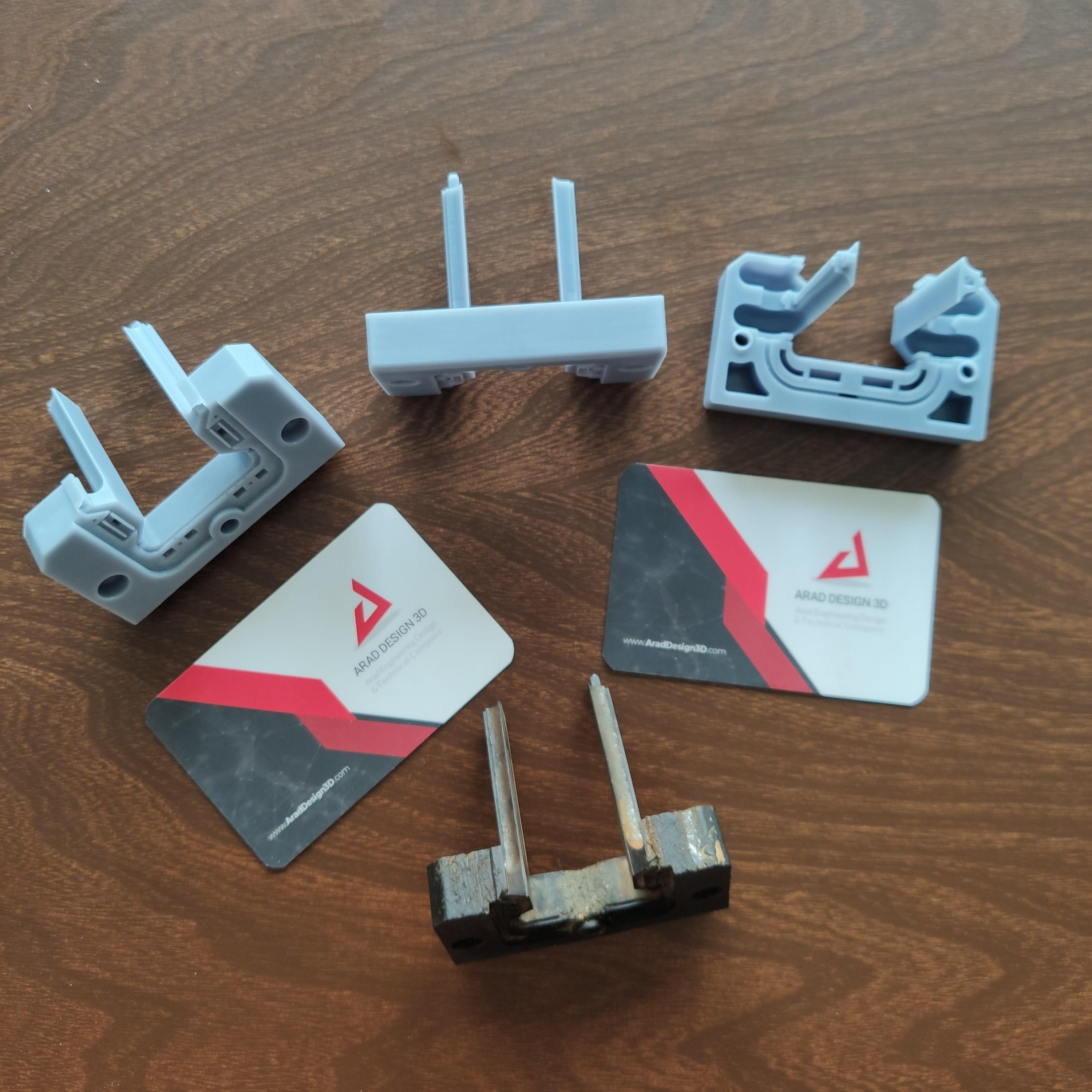

پرینت رزینی درپوش فرز در آراد دیزاین

اگر مدل سه‌بعدی به‌درستی طراحی نشده باشد، اگر تلرانس‌ها رعایت نشده باشند، اگر ضخامت دیواره‌ها متناسب با متریال انتخاب نشده باشد یا اگر جهت چاپ به‌درستی تعیین نشود، حتی پیشرفته‌ترین تجهیزات نیز نمی‌توانند قطعه‌ای با کیفیت مطلوب تولید کنند.

به همین دلیل، در پروژه‌های حرفه‌ای، پرینت سه‌بعدی آخرین حلقه از زنجیره‌ای است که با خدمات اسکن سه بعدی آغاز می‌شود، با خدمات مهندسی معکوس و طراحی صنعتی ادامه پیدا می‌کند و پس از مدلسازی سه‌بعدی و دو‌بعدی به مرحله تولید نمونه اولیه یا قطعه نهایی می‌رسد.

چرا اجرای تمام این مراحل در یک مجموعه تخصصی اهمیت دارد؟

تا اینجا با فرآیندی آشنا شدیم که از خدمات اسکن سه بعدی آغاز می‌شود، با مهندسی معکوس، طراحی صنعتی، مدلسازی دو بعدی و سه بعدی ادامه پیدا می‌کند و در نهایت با پرینت سه بعدی یا سایر روش‌های ساخت به نتیجه می‌رسد. هر یک از این مراحل، به تخصص، تجهیزات و تجربه نیاز دارد و کوچک‌ترین خطا در هر بخش می‌تواند کیفیت قطعه نهایی را تحت تأثیر قرار دهد.

یکی از چالش‌هایی که بسیاری از صنایع با آن روبه‌رو هستند، انجام این خدمات توسط چند شرکت مختلف است. در چنین شرایطی، انتقال اطلاعات بین مجموعه‌ها، اختلاف در استانداردهای طراحی، افزایش زمان اجرا و حتی بروز خطا در تولید، دور از انتظار نیست.

آراد دیزاین www.araddesign3d.com با تکیه بر تجربه اجرای پروژه‌های صنعتی، این زنجیره را به‌صورت یکپارچه ارائه می‌دهد؛ از خدمات اسکن سه بعدی قطعات صنعتی و خدمات مهندسی معکوس گرفته تا طراحی صنعتی، مدلسازی سه بعدی و دو بعدی، پرینت رزینی، پرینت فیلامنتی و آماده‌سازی فایل‌های مهندسی برای تولید.

این یکپارچگی باعث می‌شود اطلاعات فنی در تمام مراحل پروژه حفظ شود، زمان اجرا کاهش پیدا کند و قطعه نهایی با دقت بیشتری تولید شود. به همین دلیل، بسیاری از شرکت‌های تولیدی، ماشین‌سازی، خودروسازی، صنایع نفت و گاز، پتروشیمی و شرکت‌های دانش‌بنیان ترجیح می‌دهند تمام مراحل پروژه را به یک تیم متخصص بسپارند.

برای اجرای پروژه مهندسی خود از کجا شروع کنیم؟

اگر قطعه‌ای در اختیار دارید که نقشه مهندسی آن موجود نیست، اگر قصد بازطراحی یک محصول، ساخت نمونه اولیه یا تولید قطعات سفارشی را دارید، اولین قدم، بررسی دقیق نیاز پروژه و انتخاب مسیر مناسب مهندسی است.

تیم آراد دیزاین www.araddesign3d.com با بهره‌گیری از تجهیزات پیشرفته و تجربه اجرای پروژه‌های متنوع، خدمات اسکن سه بعدی، مهندسی معکوس، طراحی صنعتی، مدلسازی دو بعدی و سه بعدی، پرینت سه بعدی، پرینت رزینی و پرینت فیلامنتی را به‌صورت یکپارچه ارائه می‌دهد تا از مرحله ایده تا تولید نهایی، پروژه شما با دقت، سرعت و کیفیت مطلوب پیش برود. 09902400835 /
